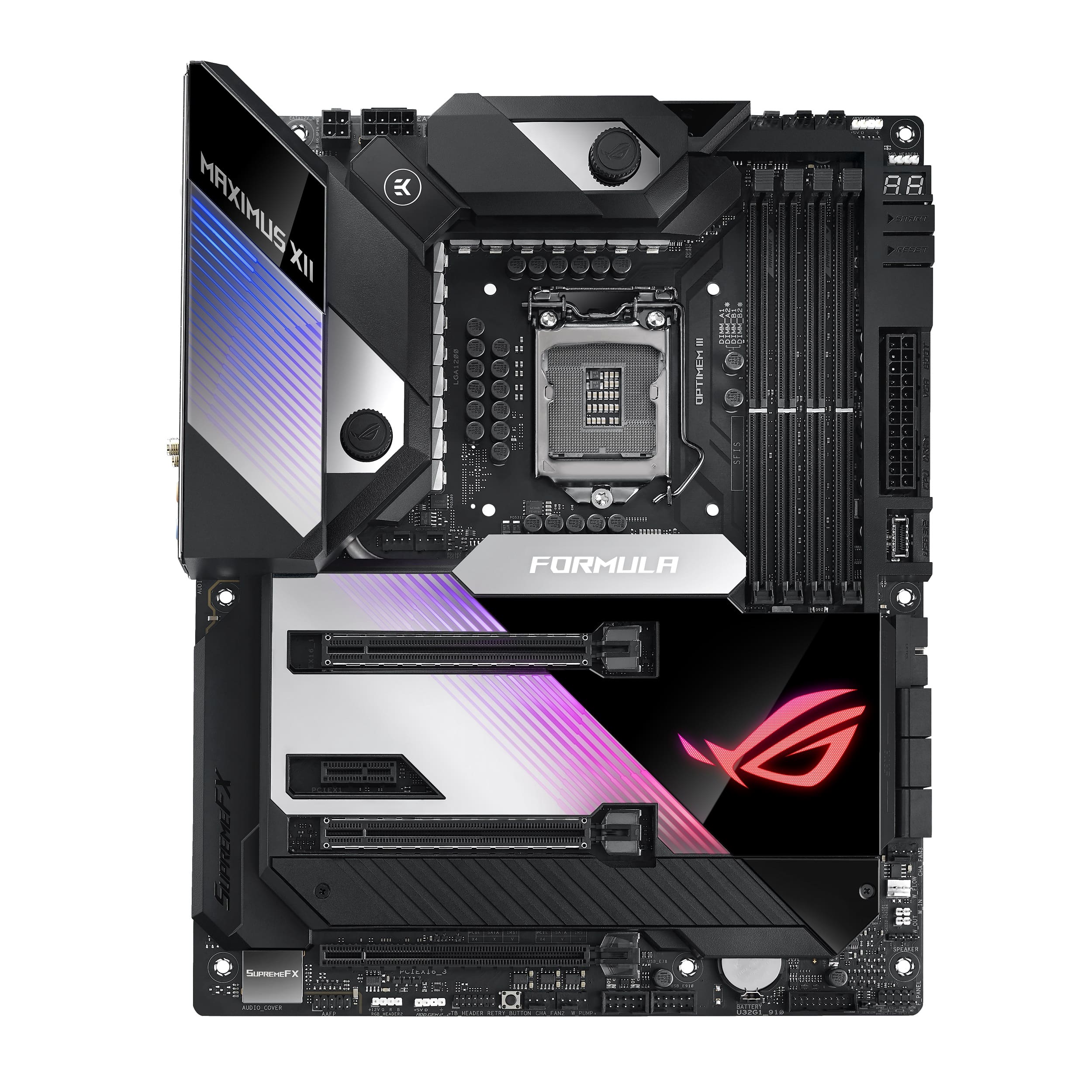

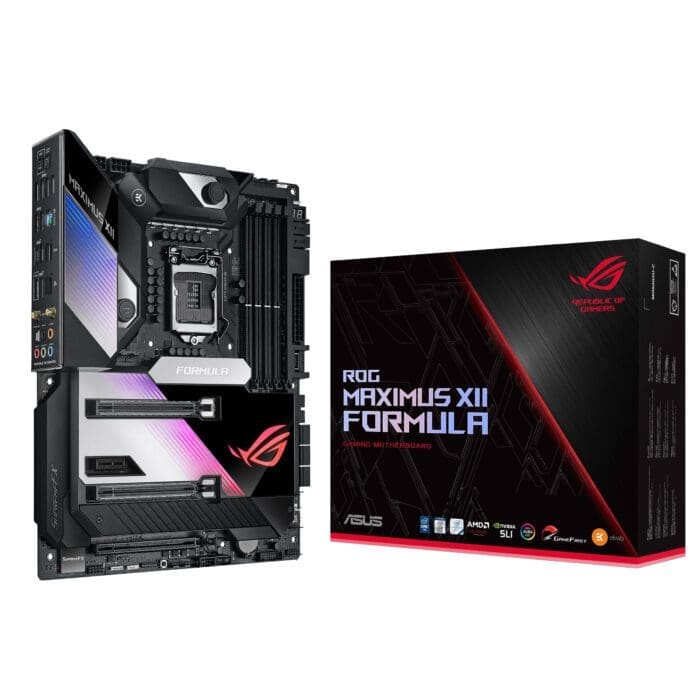

مادربرد ایسوس مدل ROG MAXIMUS XII FORMULA

مشخصات مادربرد ایسوس مدل ROG MAXIMUS XII FORMULA

• دکمه‌ها، سوییچ‌ها و جامپرها

  ۱ عدد Start button
  ۱ عدد FlexKey button
  ۱ عدد ReTry button

• نوع تخصیص مسیر

  – ۲ مسیر PCIe 3.0 x16 (x16 or dual x8)
  – ۱ مسیر PCIe 3.0 x16 (x4 mode)
  – ۱ مسیر PCIe 3.0 x1

• دکمه‌ها

  ۱ عدد USB BIOS FlashBack Button
  ۱ عدد Clear CMOS button

• مشخصات تکمیلی

  Support PCIe bifurcation for RAID on CPU function
  The PCIEX16_3 shares bandwidth wih M.2_3. When M.2_3 runs x4 mode, PCIEX16_3 will be disabled. When M.2_3 and PCIEX16_3 are both occupied, M.2_3 runs x2 mode, PCIEX16_3 runs X1 mode
  The PCIEX1 shares bandwidth with M.2_1. When M.2_1 runs x4 mode, PCIEX1 will be disabled
  M.2_1 shares bandwidth with PCIEX1. When PCIEX1 is occuppied, M.2_1 runs x2 or SATA mode (when M.2_1 runs SATA mode, SATA6G_2 will be disabled)
  M.2_2 shares bandwidth with SATA6G_56. When M.2_2 runs x4 mode, SATA_56 will be disabled. M.2_2 runs x2 mode by default
  M.2_3 shares bandwidth with PCIEX16_3. When PCIEX16_3 runs x4 mode, M.2_3 will be disabled. When M.2_3 and PCIEX16_3 are both occoppied, M.2_3 runs x2 mode, PCIEX16_3 runs X1 mode

• پورت LAN

  دو عدد

• فرم فاکتور

  ATX

• اسلات PCI Express x16

  سه عدد

• اسلات PCI Express x1

  یک عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور M.2

  سه عدد

• پورت PS/2

  یک عدد کومبو

• کانکتور SATA 3.0

  شش عدد

• تعداد سوکت پردازنده

  یک عدد

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  Intel LGA 1200

• چیپ‌ست

  Intel Z490

• پردازنده‌های پشتیبانی شده

  Intel Socket 1200for 10th Gen Intel Core, Pentium Gold and Celeron Processors
  Supports Intel 14nm CPU
  Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
  Intel Turbo Boost Max Technology 3.0 support depends on the CPU types

• تعداد اسلات حافظه

  چهار عدد

• قابلیت‌های مادربورد

  نقاط کنترل ولتاژ

• استانداردهای حافظه

  DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/26 مگاهرتز

• پشتیبانی از SLI

  دو مسیره

• پشتیبانی از Crossfire

  سه مسیره

• حافظه

  ۴ عدد DIMM, Max. 128GB, DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
  Dual Channel Memory Architecture
  Supports Intel Extreme Memory Profile (XMP)
  OptiMem III
  10th Gen Intel Core™i9/i7 CPUs support 2933/2800/2666/2400/2133 natively, Memory QVL (Qualified Vendors Lists)

• مدیریت

  WOL by PME, PXE

• پشتیبانی از RAID

  RAID 0

• پورت USB 3.2 Type-C

  یک عدد

• جک 3.5 میلی‌متری

  5 عدد

• کارت شبکه LAN

  Intel I225-V 2.5Gb Ethernet, Intel Wi-Fi 6 AX201

• توضیحات کارت شبکه

  LAN
  – Intel I225-V 2.5Gb Ethernet
  – Marvell AQtion AQC107 10Gb Ethernet
  – ASUS LANGuard

  Wireless Data Network
  – Intel Wi-Fi 6 AX201
  – Supports up to 2.4Gbps max data rate
  – Supports dual band frequency 2.4/5 GHz
  – Supports channel bandwidth: HT20/HT40/HT80/HT160
  – Supports CNVI interface

  Bluetooth
  – Bluetooth v5.1
  – BT 5.1 function will be ready in Windows 10 build 19041 or later

• کارت صدا

  ROG SupremeFX7.1 Surround Sound High Definition Audio CODEC S1220

• برد تغذیه

  16 فاز

• توضیحات کارت صدا

  ROG SupremeFX7.1 Surround Sound High Definition Audio CODEC S1220
  – Impedance sense for front and rear headphone outputs
  – Supports : Multi-streaming, Front Panel Jack-retasking, up to 24-Bit/192kHz playback
  – High quality120dBSNR stereo playback outputand113dBSNR recording input
  – Supports up to 32-Bit/192kHz playback
  Audio Feature :
  – SupremeFX Shielding Technology
  – Gold-plated jacks
  – Optical S/PDIF out port(s) at back panel
  – Premium Japanese audio capacitors
  – Audio Cover
  – صدای هشت کاناله به همراه نرم افزارهای ویژه Sonic Studio و Sonic Radar
  – آمپلی فایر حرفه ایESS ES9023 DAC + RC4580 OP AMP
  – خروجی 120 dB SNR

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  8 عدد

• پورت USB 3.2 Gen 2

  سه عدد

• نوع اسلات M.2

  PCI-E 3.0 x4

• سایر توضیحات مربوط به اسلات‌ها

  در استفاده از Intel 10th Gen Processors
  – ۲ مسیر PCIe 3.0 x16 (x16 or dual x8)
  در استفاده از Intel Z490 Chipset
  – ۱ مسیر PCIe 3.0 x16 (x4 mode)
  – ۱ مسیر PCIe 3.0 x1

• تعداد مسیرهای PCI Express

  28 مسیر

• هدر USB 3.2

  دو عدد

• پورت USB 3.2 Gen 1

  شش عدد

• توضیحات تکمیلی پورت‌ها

  ۱ عدد Intel I225-V 2.5Gb Ethernet
  ۱ عدد PS/2 keyboard/mouse combo port
  ۴ عدد USB 3.2 Gen 2
  ۶ عدد USB 3.2 Gen 1
  ۱ عدد Optical S/PDIF out
  ۱ عدد Clear CMOS button
  ۱ عدد USB BIOS FlashBack Button
  ۱ عدد ASUS Wi-Fi Module
  ۵ عدد Gold-plated audio jacks
  ۱ عدد Aquantia AQC-107 10G LAN port

• تعداد هدر USB 3.1 Type-C

  ۰

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  256 Mb Flash ROM, UEFI AMI BIOS

• سایر توضیحات کارت گرافیک

  Supports NVIDIA 2-Way SLI Technology
  Supports AMD 3-Way CrossFireX Technology

• توضیحات پنل اورکلاک

  DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz

• توضیحات تکمیلی هدرها

  ۲ عدد USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.2 Gen 1 port
  ۲ عدد USB 2.0 connector(s) support(s) additional 4 USB 2.0 port
  ۱ عدد W_IN header
  ۲ عدد W_OUT header
  ۲ عدد Aura RGB Strip Headers
  ۲ عدد Addressable Gen 2 header
  ۳ عدد W_FLOW header
  ۱ عدد Thunderbolt header

• هدر USB 2.0

  دو عدد

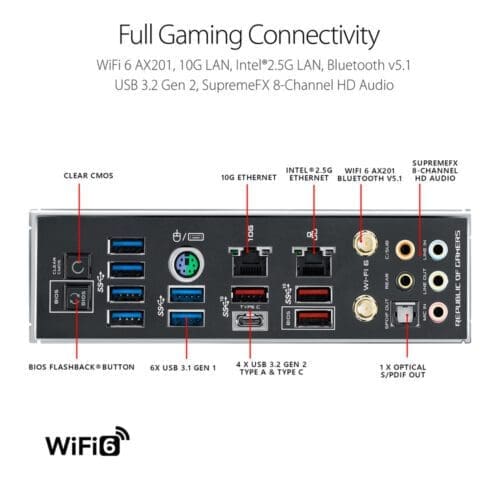

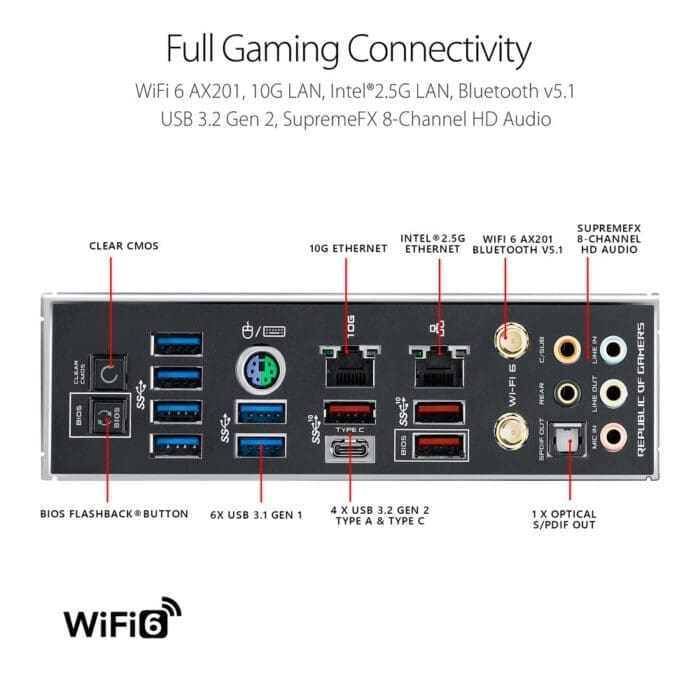

• توضیحات تکمیلی تمامی پورت‌های USB مادربرد

  پنل پشتی
  – ۴ عدد USB 3.2 Gen 2 port(s)(3 x Type-A + USB Type-C)
  – ۶ عدد USB 3.2 Gen 1 port(s)(6 x Type-A)

  اتصالات داخلی
  – ۱ عدد USB 3.2 Gen 2 front panel connector port
  – ۴ عدد USB 3.2 Gen 1 port
  – ۴ عدد USB 2.0 port
