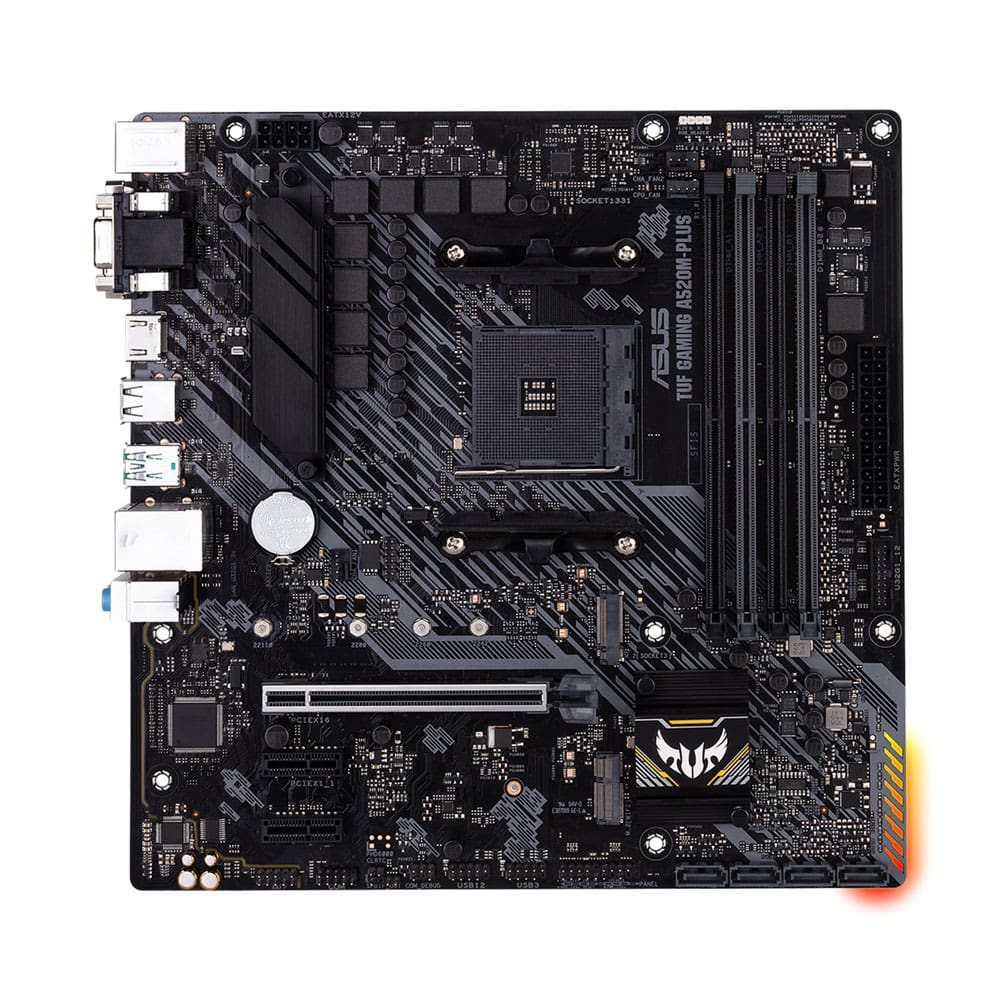

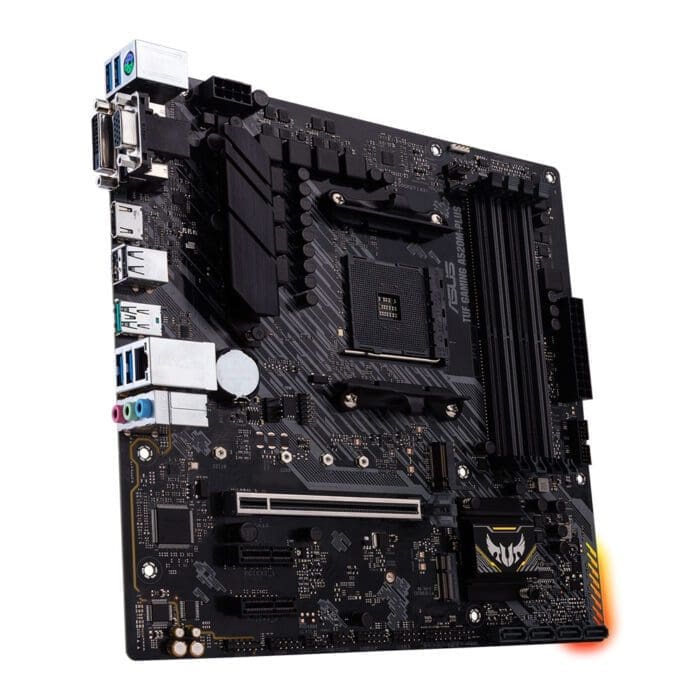

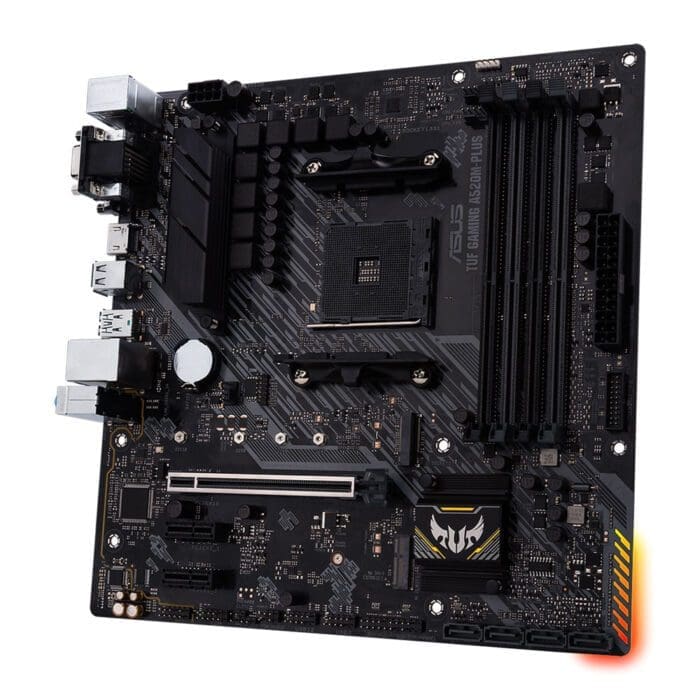

مادربرد ایسوس مدل TUF Gaming A520M-PLUS

مشخصات مادربرد ایسوس مدل TUF Gaming A520M-PLUS

• مدیریت

  WOL by PXE

• هدر USB 3.2

  یک عدد

• توضیحات کارت شبکه

  LAN
  – Realtek L8200A 1Gb Ethernet
  – TUF LANGuard
  Wireless Data Network
  – M.2 slot only (Key E) (Support PCIe interface)
  – Wi-Fi module is sold separately

• کارت صدا

  Realtek ALC887/897 7.1 Surround Sound High Definition Audio CODEC

• برد تغذیه

  8 فاز

• توضیحات کارت صدا

  Realtek ALC887/897 7.1 Surround Sound High Definition Audio CODEC
  – Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, up to 24-Bit/192kHz playback
  Audio Feature :
  – Audio Shielding
  – Dedicated audio PCB layers
  – Premium Japanese audio capacitors
  Choose the chassis with HD audio module in front panel to support 8-channel audio output

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  3 عدد

• پورت USB 3.2 Gen 2

  یک عدد

• سایر توضیحات مربوط به اسلات‌ها

  ۱ مسیر PCIe 3.0 x16 (x16 mode)
  ۲ مسیر PCIe 3.0 x1

• پورت USB 3.2 Gen 1

  چهار عدد

• جک 3.5 میلی‌متری

  3 عدد

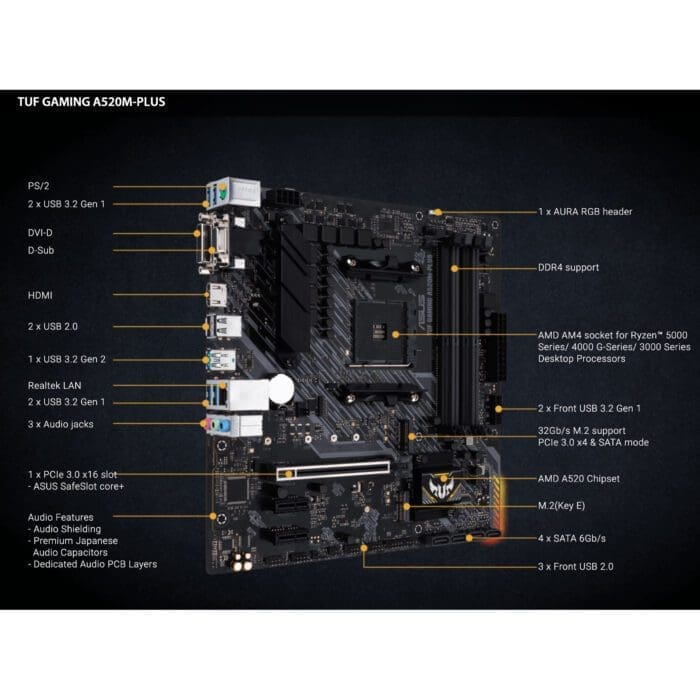

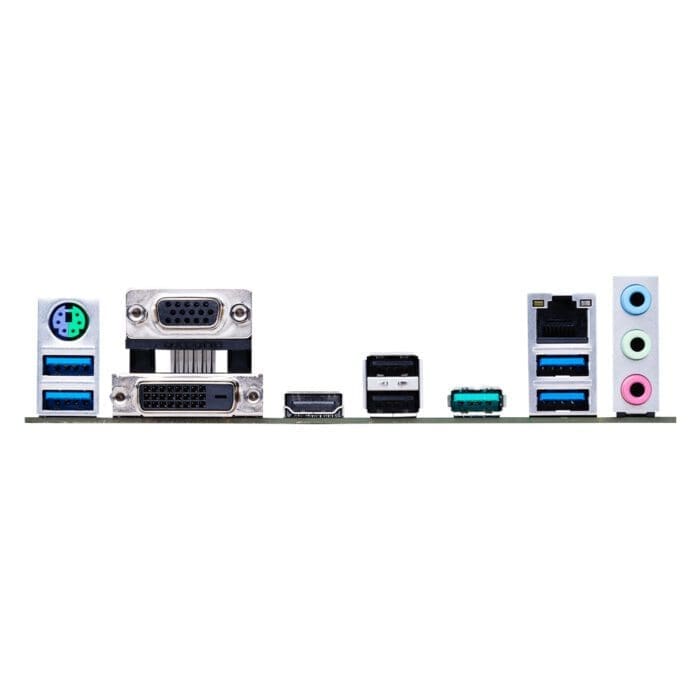

• توضیحات تکمیلی پورت‌ها

  ۱ عدد PS/2 keyboard/mouse combo port(s)
  ۱ عدد DVI-D
  ۱ عدد D-Sub
  ۱ عدد HDMI
  ۱ عدد LAN (RJ45) port(s)
  ۱ عدد USB 3.2 Gen 2 (teal blue)Type-A
  ۴ عدد USB 3.2 Gen 1 (blue) Type-A
  ۲ عدد USB 2.0
  ۳ عدد Audio jack(s)

• تعداد هدر USB 3.1 Type-C

  ندارد

• تعداد هدر USB 3.2 Type-C

  ندارد

• سایر توضیحات بایوس

  256Mb Flash ROM, UEFI AMI BIOS

• سایر توضیحات کارت گرافیک

  ۱ عدد D-Sub
  ۱ عدد DVI-D
  ۱ عدد HDMI 2.1(4K@60HZ)

• توضیحات پنل اورکلاک

  866(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)

• توضیحات تکمیلی هدرها

  ۱ عدد USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
  ۲ عدد USB 2.0 connector(s) support(s) additional 3 USB 2.0 port(s)
  ۱ عدد M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
  ۱ عدد M.2 with E key for Wi-Fi module
  ۱ عدد SPI TPM header
  ۱ عدد S/PDIF out header
  ۱ عدد Front panel audio connector(s) (AAFP)
  ۱ عدد COM port header

• توضیحات تکمیلی تمامی پورت‌های USB مادربرد

  پنل پشتی:
  – ۱ عدد USB 3.2 Gen 2 port(s)(1 x Type-A)
  – ۴ عدد USB 3.2 Gen 1 port(s)(4 x Type-A)
  ر۲ عدد USB 2.0 port(s)(2 x Type-A)
  اتصالات داخلی:
  – ۲ عدد USB 3.2 Gen 1 port(s)(2 x Type-A)
  – ۳ عدد USB 2.0 port(s)(3 x Type-A)

• توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)

  Total supports 1 x M.2 slot(s) and 4 x SATA 6Gb/s ports
  AMD Ryzen 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series Desktop Processors :
  – ۱ عدد M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
  AMD A520 Chipset :
  – ۴ عدد SATA 6Gb/s port(s),
  Support Raid 0, 1, 10

• کارت شبکه LAN

  Realtek L8200A 1Gb Ethernet, M.2 slot only (Key E) (Support PCIe interface)

• پشتیبانی از RAID

  RAID 0

• حافظه

  ۴ اسلات DIMM, Max. 128GB, DDR4 4866(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory
  Dual Channel Memory Architecture
  ECC Memory (ECC mode) support varies by CPU

• تعداد سوکت پردازنده

  یک عدد

• پورت LAN

  یک عدد

• اسلات PCI Express x16

  یک عدد

• اسلات PCI Express x1

  دو عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور SATA 3.0

  چهار عدد

• کانکتور M.2

  دو عدد

• پورت PS/2

  یک عدد کومبو

• پیکربندی حافظه

  دو کاناله

• هدر USB 2.0

  دو عدد

• نوع سوکت پردازنده

  AMD AM4

• چیپ‌ست

  AMD A520

• پردازنده‌های پشتیبانی شده

  AMD AM4 Socket for AMD Ryzen 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series Desktop Processors

• تعداد اسلات حافظه

  چهار عدد

• قابلیت‌های مادربورد

  نقاط کنترل ولتاژ

• استانداردهای حافظه

  DDR4 4866(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 مگاهرتز

• نوع تخصیص مسیر

  ۱ مسیر PCIe 3.0 x16 (x16 mode)

• تعداد مسیرهای PCI Express

  16 مسیر

• نوع اسلات M.2

  PCI-E 3.0 x4

• پورت D-Sub

  یک عدد
