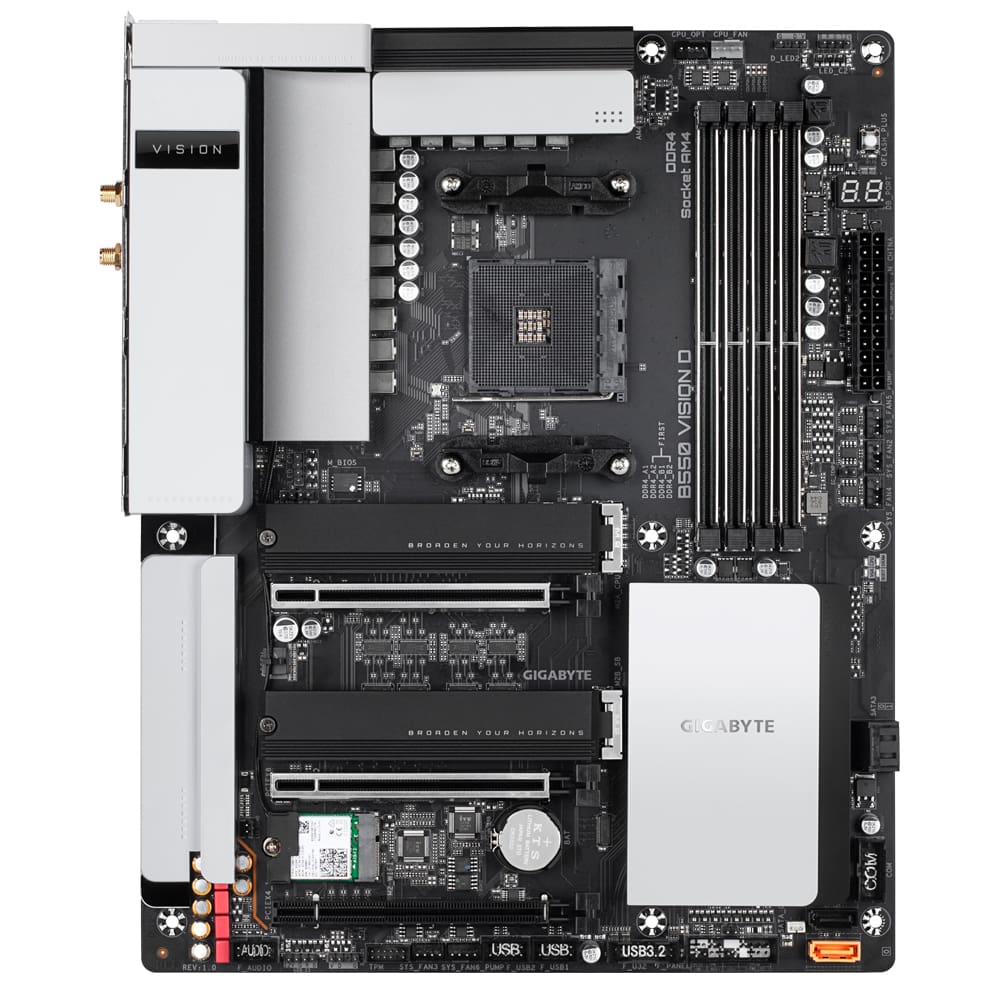

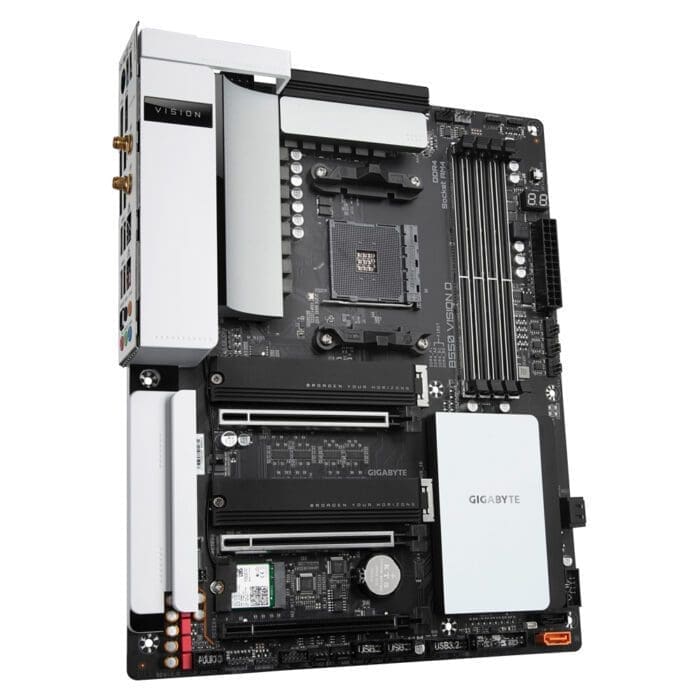

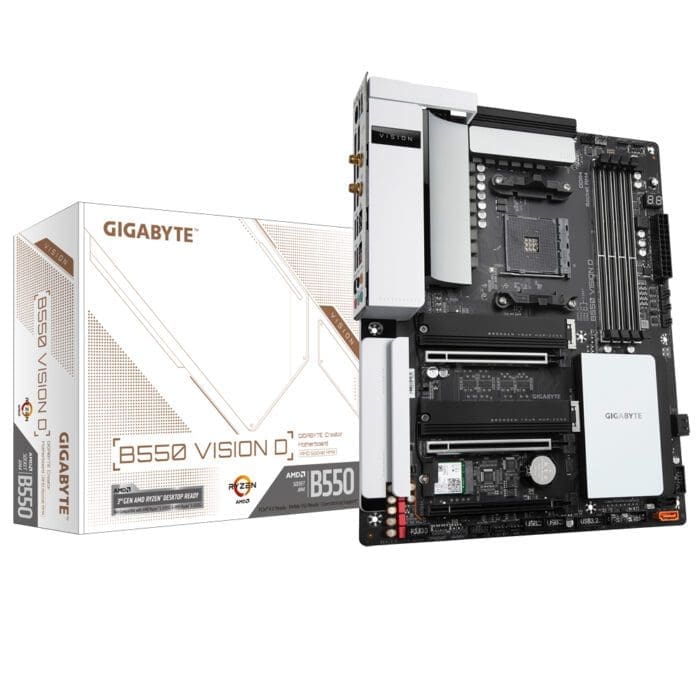

مادربرد گیگابایت مدل B550 VISION D rev. 1.0

مشخصات مادربرد گیگابایت مدل B550 VISION D rev. 1.0

• حافظه

  ۴ عدد DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  AMD Ryzen™ 5000 series processors:
  Support for DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
  3rd Gen AMD Ryzen with Radeon Graphics processors:
  Support for DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
  3rd Gen AMD Ryzen™ with Radeon™ Graphics processors:
  Support for DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
  Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
  Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  Support for Extreme Memory Profile (XMP) memory modules

• سایر توضیحات مربوط به اسلات‌ها

  ۱ مسیر PCI Express x16 slot (PCIEX16), integrated in the CPU:
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از PCIe 4.0 x16 mode
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از PCIe 3.0 x16 mode

• کارت صدا

  Realtek ALC1220-VB codec

• برد تغذیه

  14 فاز

• توضیحات کارت صدا

  Realtek ALC1220-VB codec
  High Definition Audio
  2/4/5.1/7.1-channel
  Support for DTS:X® Ultra
  Support for S/PDIF Out

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  5 عدد

• پورت USB 3.2 Gen 2

  دو عدد

• پورت USB 3.2 Type-C

  دو عدد

• هدر USB 3.2

  یک عدد

• کارت شبکه LAN

  Intel GbE LAN chips (1000 Mbit/100 Mbit)

• پورت USB 3.2 Gen 1

  چهار عدد

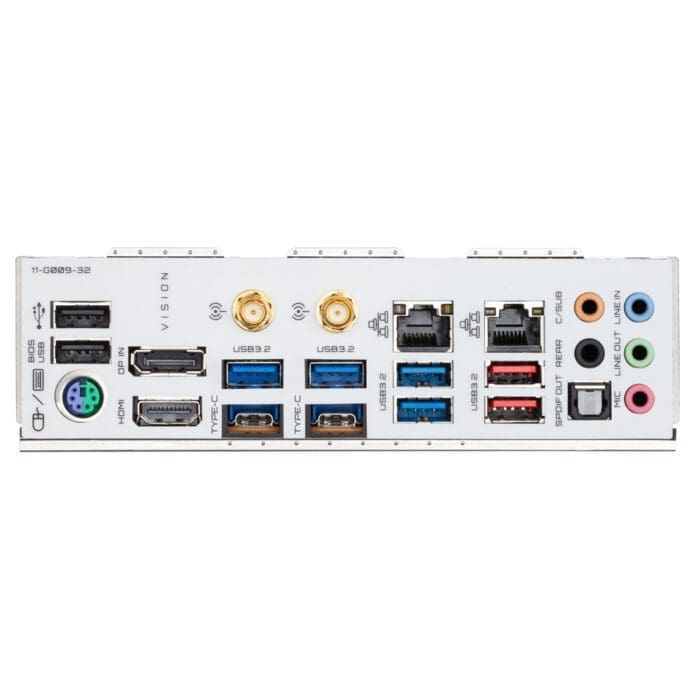

• توضیحات تکمیلی پورت‌ها

  ۱ عدد PS/2 keyboard/mouse port
  ۱ عدد DisplayPort In port
  ۱ عدد HDMI port
  ۲ عدد SMA antenna connectors (2T2R)
  ۲ عدد USB 3.2 Gen 2 Type-A ports (red)
  ۲ عدد Thunderbolt™ 3 connectors (USB Type-C™ port, with USB 3.2 Gen 2 support)
  ۴ عدد USB 3.2 Gen 1 ports
  ۲ عدد USB 2.0/1.1 ports
  ۲ عدد RJ-45 ports
  ۱ عدد optical S/PDIF Out connector
  ۵ عدد audio jacks

• تعداد هدر USB 3.1 Type-C

  ۰

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  ۱ عدد 256 Mbit flash
  Use of licensed AMI UEFI BIOS
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• سایر توضیحات کارت گرافیک

  Integrated in the 3rd Generation AMD Ryzen with Radeon Graphics processors
  ۱ عدد DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz
  ۱ عدد HDMI port, supporting a maximum resolution of 4096×2160@60 Hz

  Maximum shared memory of 16 GB

• توضیحات پنل اورکلاک

  5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.)

• توضیحات تکمیلی هدرها

  ۱ عدد 24-pin ATX main power connector
  ۱ عدد 8-pin ATX 12V power connector
  ۱ عدد CPU fan header
  ۱ عدد water cooling CPU fan header
  ۴ عدد system fan header
  ۲ عدد system fan/water cooling pump header
  ۲ عدد M.2 Socket 3 connectors
  ۴ عدد SATA 6Gb/s connector
  ۱ عدد SATA DOM power connector
  ۲ عدد addressable LED strip header
  ۲عدد RGB LED strip header
  ۱ عدد CPU cooler LED strip/RGB LED strip header
  ۱ عدد front panel header
  ۱ عدد front panel audio header
  ۱ عدد Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
  ۱ عدد serial port header
  ۱ عدد Clear CMOS jumper
  ۱ عدد Q-Flash Plus button
  ۲ عدد temperature sensor header

• توضیحات کارت شبکه

  Intel Wi-Fi 6 AX200
  WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band
  Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate

• جک 3.5 میلی‌متری

  5 عدد

• پورت LAN

  دو عدد

• تعداد سوکت پردازنده

  یک عدد

• فرم فاکتور

  ATX

• اسلات PCI Express x16

  سه عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور SATA 3.0

  چهار عدد

• کانکتور M.2

  دو عدد

• پورت USB 2.0

  دو عدد

• پیکربندی حافظه

  دو کاناله

• پشتیبانی از RAID

  RAID 0

• نوع سوکت پردازنده

  AMD AM4

• چیپ‌ست

  AMD B550

• پردازنده‌های پشتیبانی شده

  AMD Socket AM4 پشتیبانی از: AMD Ryzen™ 5000 Series/ نسل سوم Ryzen و نسل سوم Ryzen با گرافیک Radeon

• تعداد اسلات حافظه

  چهار عدد

• استانداردهای حافظه

  5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 مگاهرتز

• پشتیبانی از Crossfire

  دو مسیره

• نوع تخصیص مسیر

  PCI Express x16 slot (PCIEX16), integrated in the CPU
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از PCIe 4.0 x16 mode
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از PCIe 3.0 x16 mode

  Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies

• تعداد مسیرهای PCI Express

  36 مسیر

• هدر USB 2.0

  دو عدد

• توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)

  ۱ عدد M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از SATA and PCIe 4.0 x4/x2 SSDs
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از SATA and PCIe 3.0 x4/x2 SSDs

  ۱ عدد M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
  Supporting SATA and PCIe 3.0 x4/x2 SSDs

  ۴ عدد SATA 6Gb/s connectors, integrated in the Chipset:
  Support for RAID 0, RAID 1, and RAID 10
