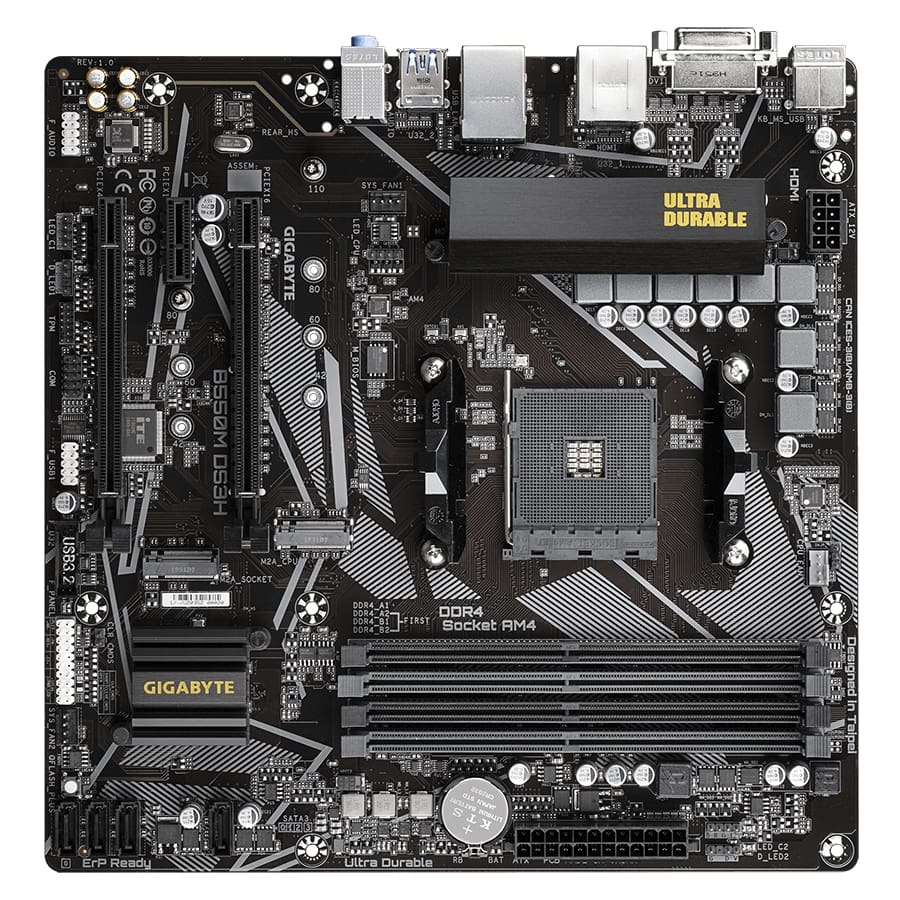

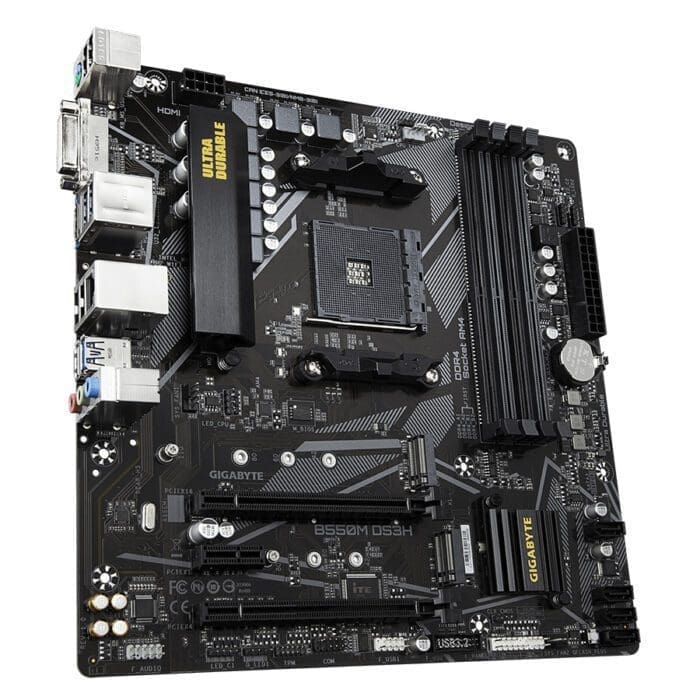

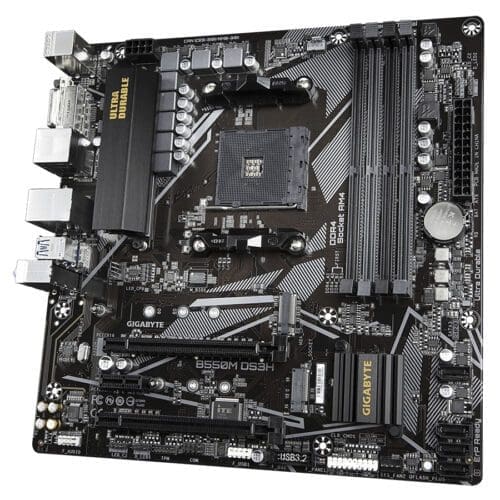

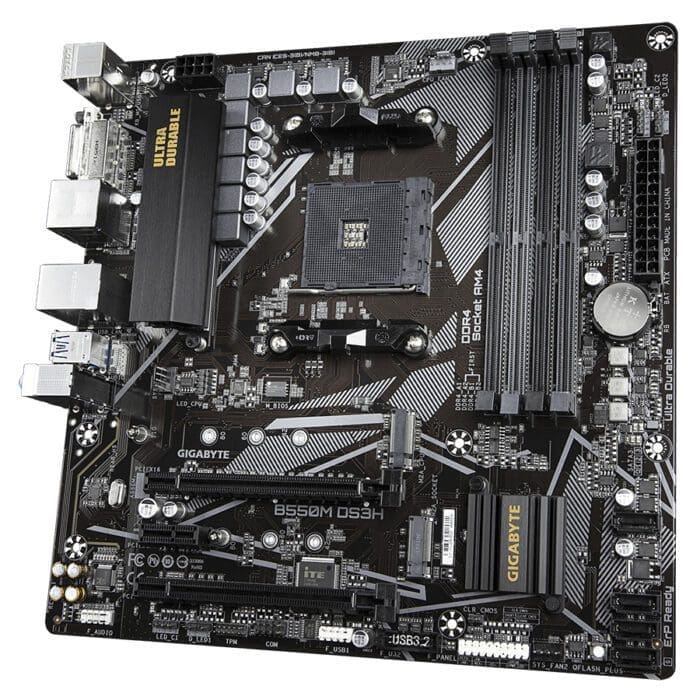

مادربرد گیگابایت مدل B550M DS3H rev. 1.x

مشخصات مادربرد گیگابایت مدل B550M DS3H rev. 1.x

• حافظه

  ۴ عدد DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  AMD Ryzen 5000 series processors/ 3rd Generation AMD Ryzen :
  Support for DDR4 4400(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
  3rd Gen AMD Ryzen with Radeon Graphics processors:
  Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
  Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
  Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

• سایر توضیحات مربوط به اسلات‌ها

  PCI Express x16 slot (PCIEX16), integrated in the CPU
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از PCIe 4.0 x16 mode
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از PCIe 3.0 x16 mode

• کارت شبکه LAN

  Realtek GbE LAN chip (1000 Mbit/100 Mbit)

• کارت صدا

  Realtek Audio CODEC

• برد تغذیه

  8 فاز

• توضیحات کارت صدا

  Realtek Audio CODEC
  High Definition Audio
  2/4/5.1/7.1-channel

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  3 عدد

• هدر USB 3.2

  یک عدد

• پشتیبانی از RAID

  RAID 0

• پورت USB 3.2 Gen 1

  چهار عدد

• تعداد هدر USB 3.1 Type-C

  ۰

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  ۱ عدد 256 Mbit flash
  Use of licensed AMI UEFI BIOS
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• سایر توضیحات کارت گرافیک

  Integrated in the 3rd Generation AMD Ryzen with Radeon Graphics processors
  ۱ عدد DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz
  ۱ عدد HDMI port, supporting a maximum resolution of 4096×2160@60 Hz

  Maximum shared memory of 16 GB

• توضیحات پنل اورکلاک

  400(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.)
  4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.)

• توضیحات تکمیلی هدرها

  ۲ عدد addressable LED strip header
  ۲عدد RGB LED strip header
  ۱ عدد CPU cooler LED strip/RGB LED strip header
  ۱ عدد front panel header
  ۱ عدد front panel audio header
  ۱ عدد Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
  ۱ عدد serial port header
  ۱ عدد Clear CMOS jumper
  ۱ عدد Q-Flash Plus button

• جک 3.5 میلی‌متری

  3 عدد

• هدر USB 2.0

  یک عدد

• پورت LAN

  یک عدد

• پورت USB 2.0

  چهار عدد

• فرم فاکتور

  microATX

• اسلات PCI Express x16

  دو عدد

• اسلات PCI Express x1

  یک عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور SATA 3.0

  چهار عدد

• کانکتور M.2

  دو عدد

• تعداد سوکت پردازنده

  یک عدد

• تعداد مسیرهای PCI Express

  20 مسیر

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  AMD AM4

• چیپ‌ست

  AMD B550

• پردازنده‌های پشتیبانی شده

  AMD Socket AM4 پشتیبانی از: AMD Ryzen™ 5000 Series/ نسل سوم Ryzen و نسل سوم Ryzen با گرافیک Radeon

• تعداد اسلات حافظه

  چهار عدد

• استانداردهای حافظه

  400(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 مگاهرتز

• نوع تخصیص مسیر

  PCI Express x16 slot (PCIEX16), integrated in the CPU
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از PCIe 4.0 x16 mode
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از PCIe 3.0 x16 mode

• توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)

  ۱ عدد M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
  نسل سوم پردازنده AMD Ryzen با پشتیبانی از SATA and PCIe 4.0 x4/x2 SSDs
  نسل سوم پردازنده AMD Ryzen با گرافیک Radeon با پشتیبانی از SATA and PCIe 3.0 x4/x2 SSDs
