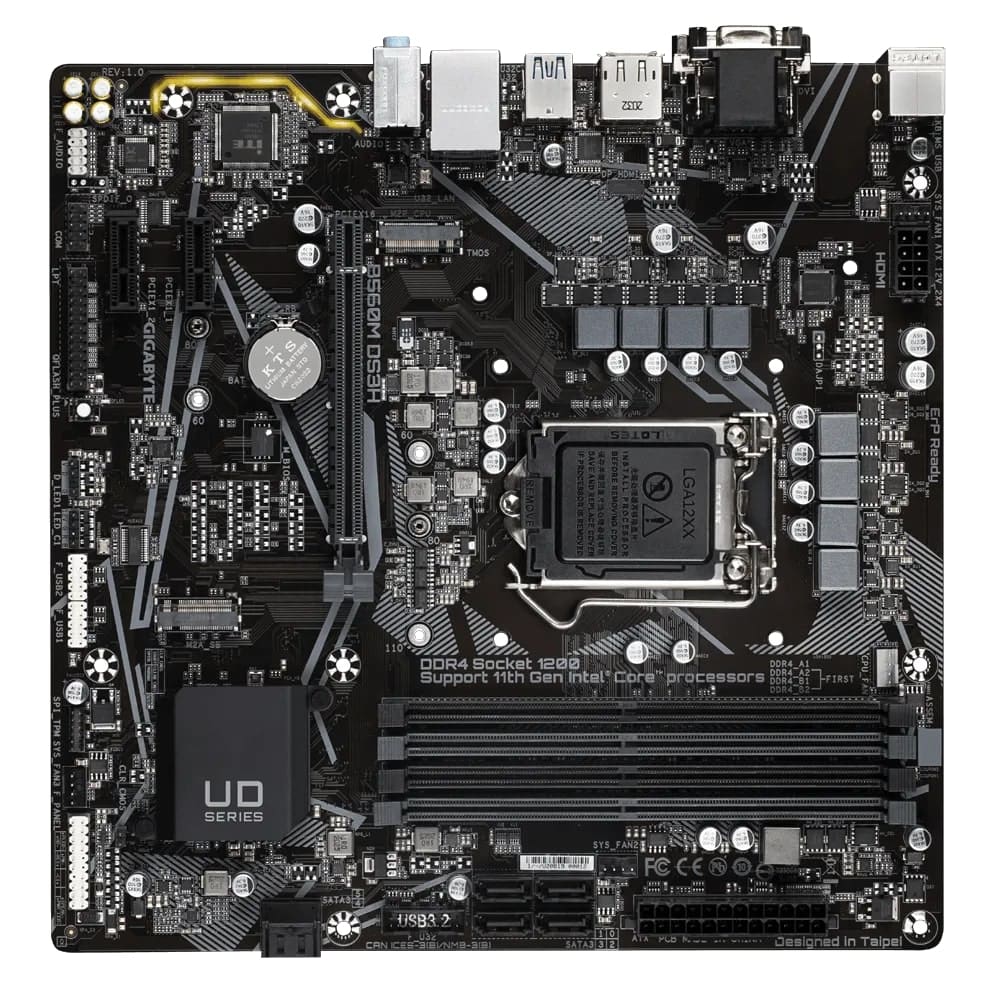

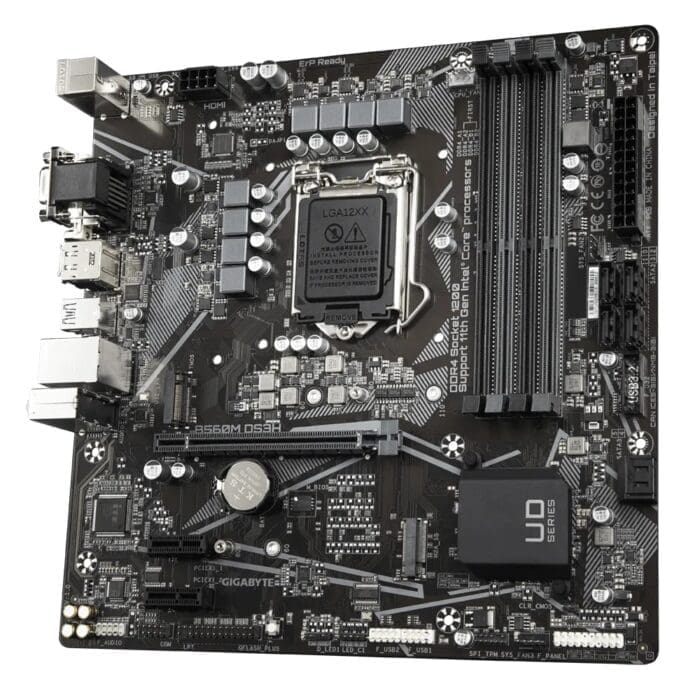

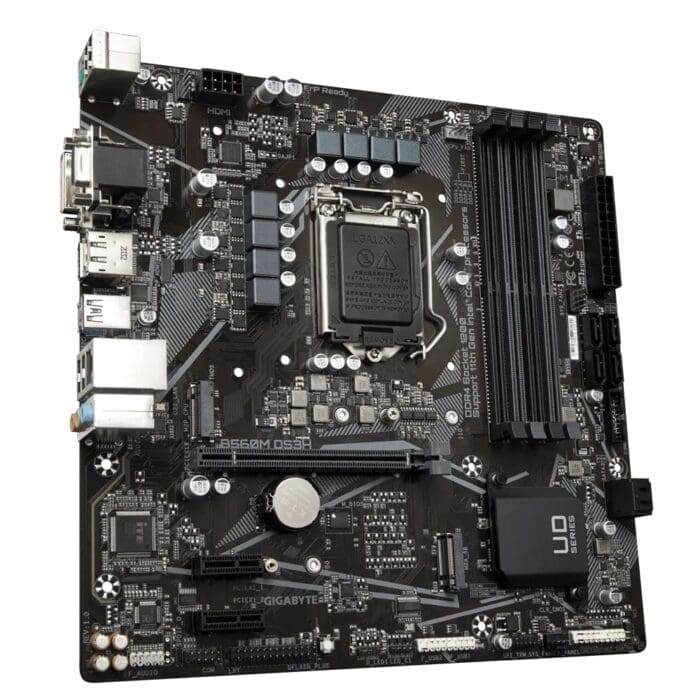

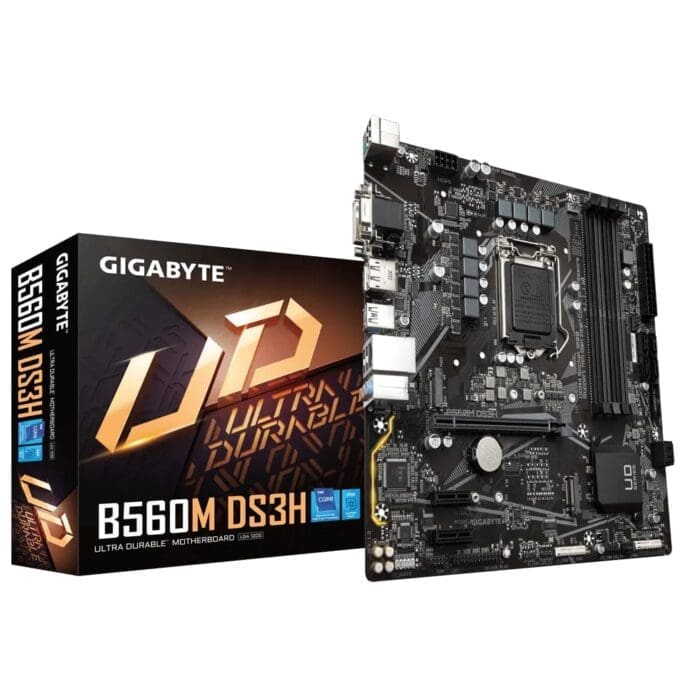

مادربرد گیگابایت مدل B560M DS3H (rev. 1.0)

مشخصات مادربرد گیگابایت مدل B560M DS3H (rev. 1.0)

• حافظه

  1th Generation Intel Core i9/i7/i5 processors:
  Support for DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
  10th Generation Intel Core i9/i7 processors:
  Support for DDR4 2933/2666/2400/2133 MHz memory modules
  10th Generation Intel Core i5/i3/Pentium/Celeron processors:
  Support for DDR4 2666/2400/2133 MHz memory modules
  ۴ اسلات DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  Dual channel memory architecture
  Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  Support for Extreme Memory Profile (XMP) memory modules

• دکمه‌ها، سوییچ‌ها و جامپرها

  ۱ عدد Clear CMOS jumper
  ۱ عدد Q-Flash Plus button

• کارت شبکه LAN

  Realtek GbE LAN chip (1000/100 Mbit)

• کارت صدا

  Realtek Audio CODEC

• برد تغذیه

  8 فاز

• توضیحات کارت صدا

  High Definition Audio
  2/4/5.1/7.1-channel

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  4 عدد

• سایر توضیحات مربوط به اسلات‌ها

  ۱ مسیر PCI Express x16 slot, running at x16
  ۲ مسیر PCI Express x1 slots

• هدر USB 2.0

  دو عدد

• هدر USB 3.2

  یک عدد

• پورت USB 3.2 Gen 1

  چهار عدد

• تعداد هدر USB 3.1 Type-C

  ۰

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  ۱ عدد 256Mbit flash
  Use of licensed AMI UEFI BIOS
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

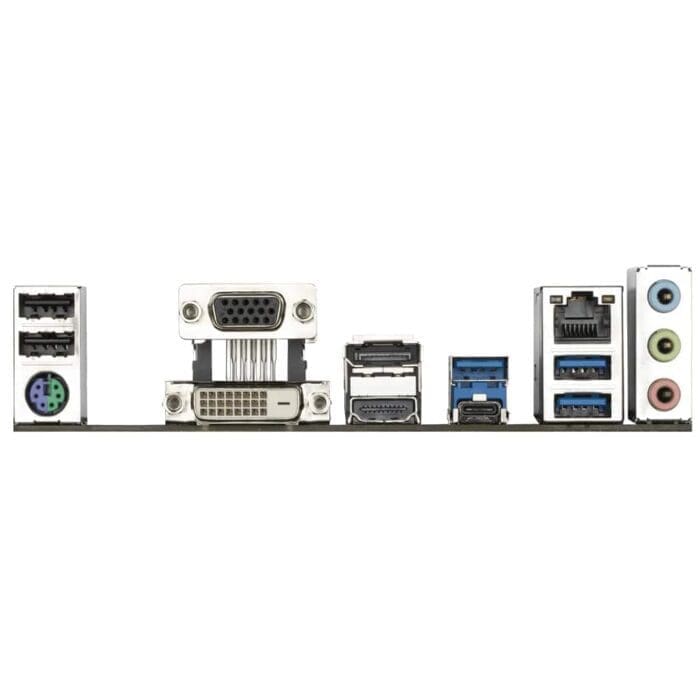

• سایر توضیحات کارت گرافیک

  ۱ عدد D-Sub port, supporting a maximum resolution of 1920×1200@60 Hz
  ۱ عدد DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz
  ۱ عدد DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz
  ۱ عدد HDMI port, supporting a maximum resolution of 4096×2160@30 Hz

• توضیحات پنل اورکلاک

  DR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz

• توضیحات تکمیلی هدرها

  ۱ عدد CPU fan header
  ۳ عدد system fan headers
  ۱ عدد addressable LED strip header
  ۱ عدد RGB LED strip header
  ۱ عدد front panel header
  ۱ عدد front panel audio header
  ۱ عدد USB 3.2 Gen 1 header
  ۱ عدد USB 2.0/1.1 headers
  ۱ عدد serial port header
  ۱ عدد parallel port header

• جک 3.5 میلی‌متری

  3 عدد

• نوع اسلات M.2

  PCI-E 3.0 x4

• پورت LAN

  یک عدد

• پورت PS/2

  یک عدد کومبو

• فرم فاکتور

  microATX

• اسلات PCI Express x16

  یک عدد

• اسلات PCI Express x1

  یک عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور SATA 3.0

  چهار عدد

• کانکتور M.2

  دو عدد

• پورت USB 2.0

  دو عدد

• تعداد مسیرهای PCI Express

  16 مسیر

• تعداد سوکت پردازنده

  یک عدد

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  Intel LGA 1200

• پردازنده‌های پشتیبانی شده

  11th Generation Intel Core i9 processors / Intel Core i7 processors / Intel Core i5 processors
  10th Generation Intel Core i9 processors / Intel Core i7 processors / Intel Core i5 processors / Intel Core i3 processors/ Intel Pentium processors / Intel Celeron processors
  Limited to processors with 4 MB Intel Smart Cache, Intel Celeron G5xx5 family
  L3 cache varies with CPU

• تعداد اسلات حافظه

  چهار عدد

• قابلیت‌های مادربورد

  نقاط کنترل ولتاژ

• استانداردهای حافظه

  DR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz مگاهرتز

• نوع تخصیص مسیر

  ۱ مسیر PCI Express x16 slot, running at x16

• پورت D-Sub

  یک عدد
