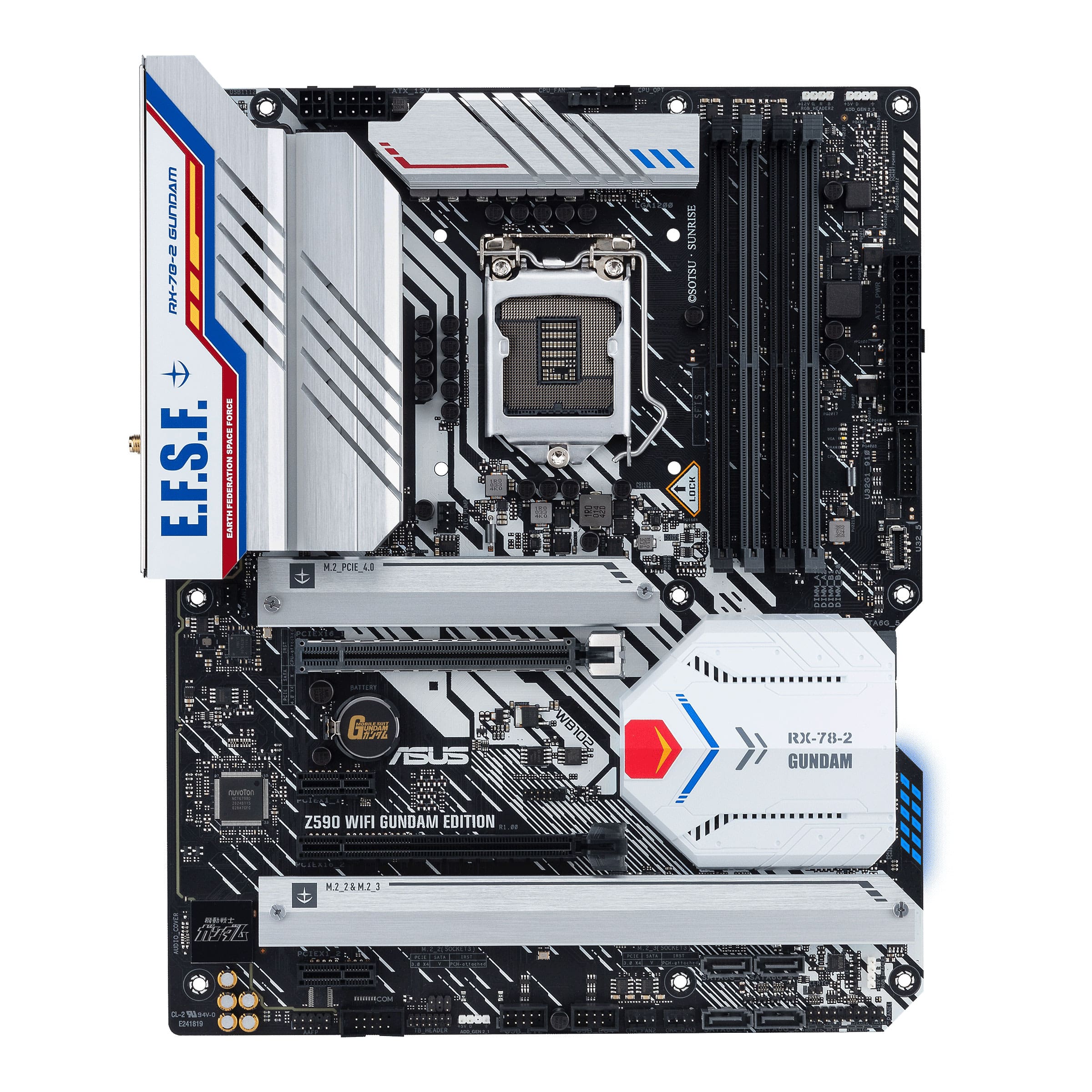

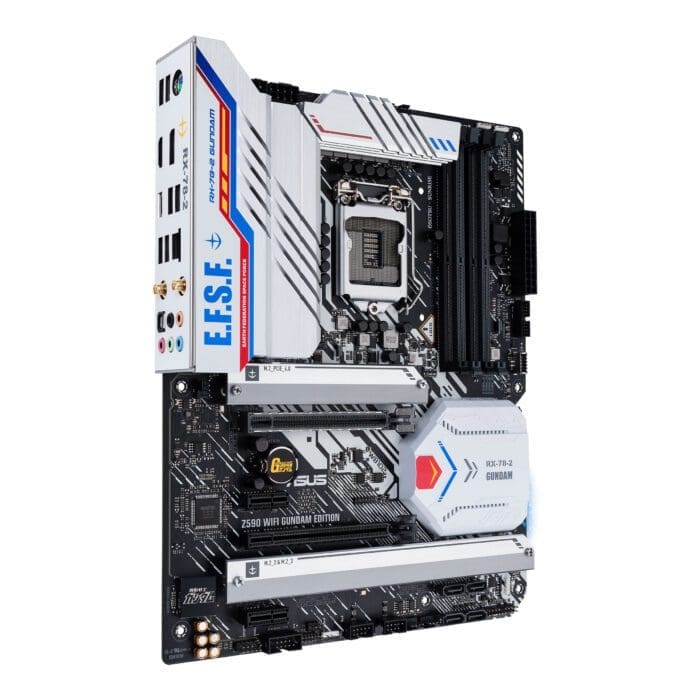

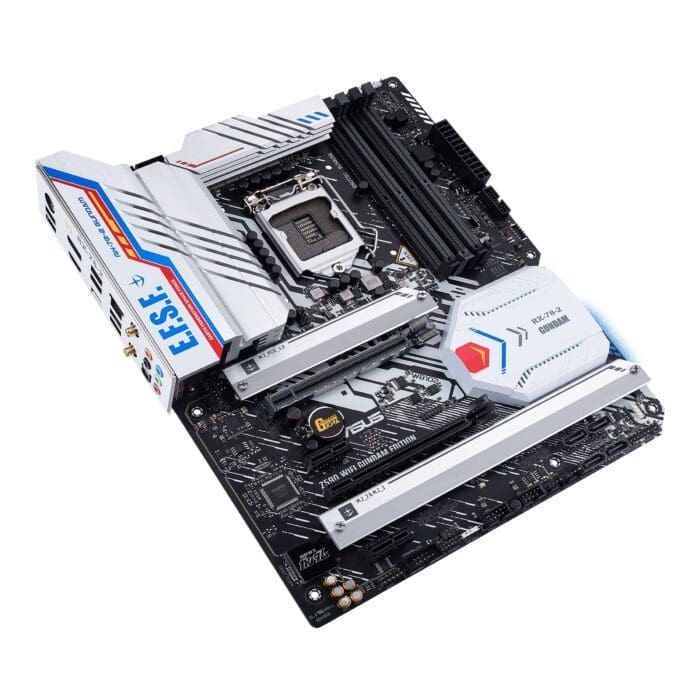

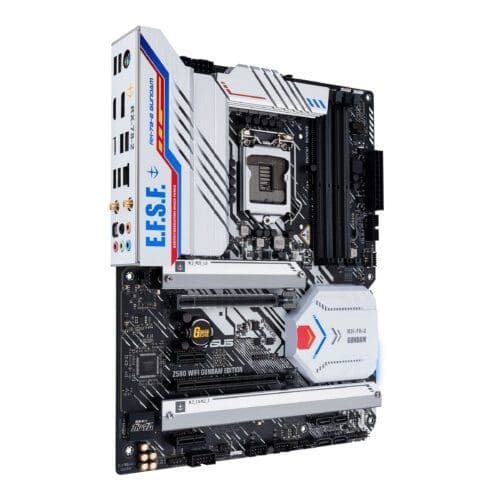

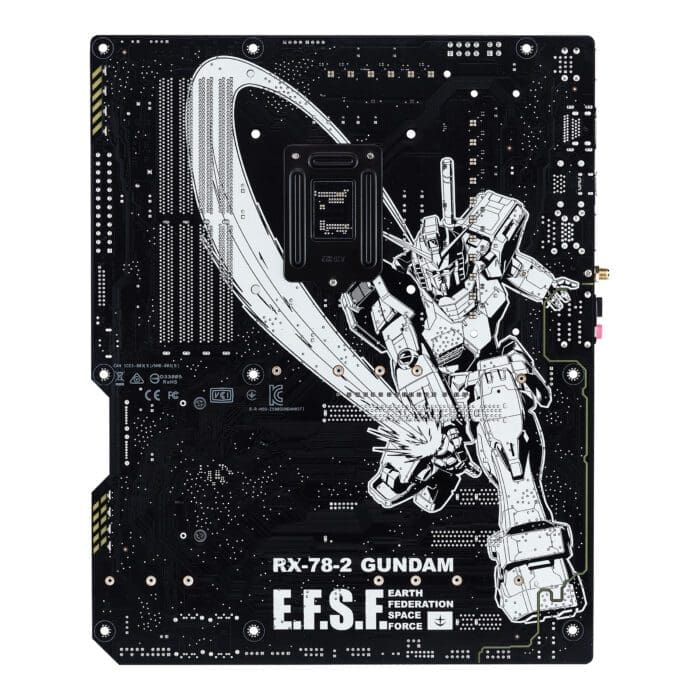

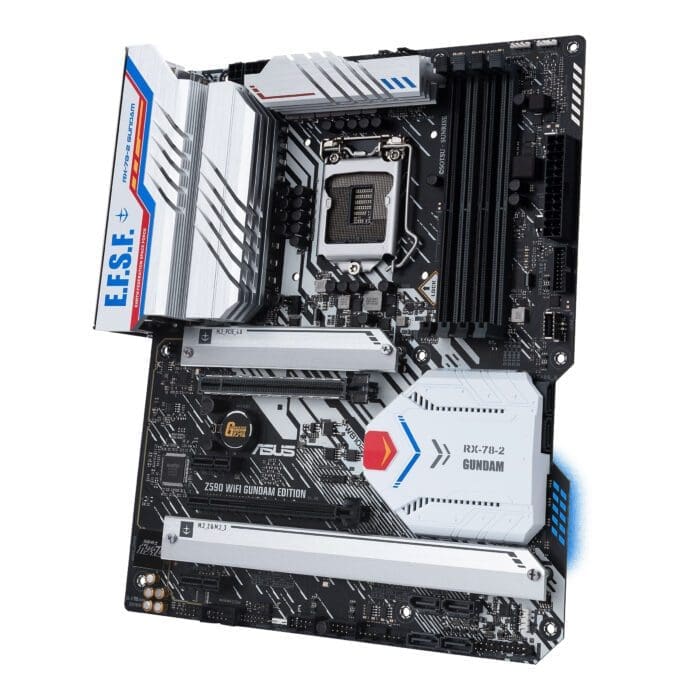

مادربرد ایسوس مدل Z590 WIFI GUNDAM EDITION

مشخصات مادربرد ایسوس مدل Z590 WIFI GUNDAM EDITION

• سایر توضیحات مربوط به اسلات‌ها

  1 مسیر PCIe 4.0/3.0 x16 + 1 x PCIe 3.0 x16 (max. x4)
  1 مسیر PCIe 4.0/3.0 x16 slot
  2 مسیر PCIe 3.0 x1 slots

• تعداد مسیرهای PCI Express

  20 مسیر

• پورت LAN

  یک عدد

• فرم فاکتور

  ATX

• اسلات PCI Express x16

  دو عدد

• اسلات PCI Express x1

  دو عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور SATA 3.0

  شش عدد

• پورت PS/2

  یک عدد کومبو

• پورت USB 2.0

  دو عدد

• کانکتور M.2

  سه عدد

• تعداد سوکت پردازنده

  یک عدد

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  Intel LGA 1200

• چیپ‌ست

  Intel Z590

• پردازنده‌های پشتیبانی شده

  Intel Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors
  Supports Intel 14 nm CPU
  Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
  Intel Turbo Boost Max Technology 3.0 support depends on the CPU types

• تعداد اسلات حافظه

  چهار عدد

• قابلیت‌های مادربورد

  نقاط کنترل ولتاژ

• استانداردهای حافظه

  DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 مگاهرتز

• نوع تخصیص مسیر

  1 مسیر PCIe 4.0/3.0 x16 + 1 x PCIe 3.0 x16 (max. x4)
  1 مسیر PCIe 4.0/3.0 x16 slot

• حافظه

  DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
  Dual Channel Memory Architecture
  Supports Intel Extreme Memory Profile (XMP)
  OptiMem II
  10th Gen Intel Core i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz
  11th Gen Intel processors support 3200/2933/2800/2666/2400/2133 natively

• مدیریت

  WOL by PME, PXE

• کارت شبکه LAN

  Intel I225-V 2.5Gb Ethernet port, Intel Wi-Fi 6

• هدر USB 2.0

  دو عدد

• کارت صدا

  Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC

• برد تغذیه

  17 فاز

• توضیحات کارت صدا

  Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
  – پشتیبانی از : Jack-detection, Multi-streaming, Front Panel Jack-retasking
  – پشتیبانی تا 24-Bit/192 kHz playback
  ویژگی‌های کارت صدا:
  – Audio Shielding
  – Rear optical S/PDIF out port
  – Premium Japanese audio capacitors
  – Dedicated audio PCB layers
  – Audio cover

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  6 عدد

• پورت USB 3.2 Gen 2

  دو عدد

• پورت USB 3.2 Type-C

  یک عدد

• هدر USB 3.2

  یک عدد

• پورت USB 3.2 Gen 1

  دو عدد

• نوع اسلات M.2

  PCI-E 3.0 x4

• توضیحات تکمیلی پورت‌ها

  1 عدد USB 3.2 Gen 2×2 port (1 x USB Type-C)
  2 عدد USB 3.2 Gen 2 ports (2 x Type-A)
  2 عدد USB 3.2 Gen 1 ports (2 x Type-A)
  2 عدد USB 2.0 ports (2 x Type-A)
  1 عدد DisplayPort
  1 عدد HDMI port
  1 عدد ASUS Wi-Fi Module
  1 عدد Intel I225-V 2.5Gb Ethernet port
  5 عدد Audio jacks
  1 عدد Optical S/PDIF out port
  1 عدد PS/2 Keyboard/Mouse combo port

• تعداد هدر USB 3.1 Type-C

  ندارد

• تعداد هدر USB 3.2 Type-C

  1 عدد

• سایر توضیحات بایوس

  192Mb (128+64) Flash ROM, UEFI AMI BIOS

• سایر توضیحات کارت گرافیک

  1 عدد DP1.4
  1 عدد HDMITM 2.0
  Graphics specifications may vary between CPU types
  Intel 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to http://www.intel.com for any updates
  Only Intel 11th processors, support HDMI 2.0 with max. resolution of 4K@60Hz, others would only support HDM 1.4 with max. resolution of 4K@30Hz
  VGA resolution support depends on processors' or graphic cards' resolution

• توضیحات پنل اورکلاک

  DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

• توضیحات تکمیلی هدرها

  1 عدد Thunderbolt header
  1 عدد Front Panel Audio header (AAFP)
  1 عدد COM Port header
  1 عدد Clear CMOS header
  2 عدد AURA RGB headers
  2 عدد AURA Addressable Gen 2 headers
  1 عدد USB 3.2 Gen 1 connector (supports USB Type-C®)
  1 عدد USB 3.2 Gen 1 headers supports additional 2 USB 3.2 Gen 1 ports
  2 عدد USB 2.0 headers support additional 4 USB 2.0 ports
  6 عدد SATA 6Gb/s ports
  3 عدد M.2 slots (Key M)

• توضیحات تکمیلی تمامی پورت‌های USB مادربرد

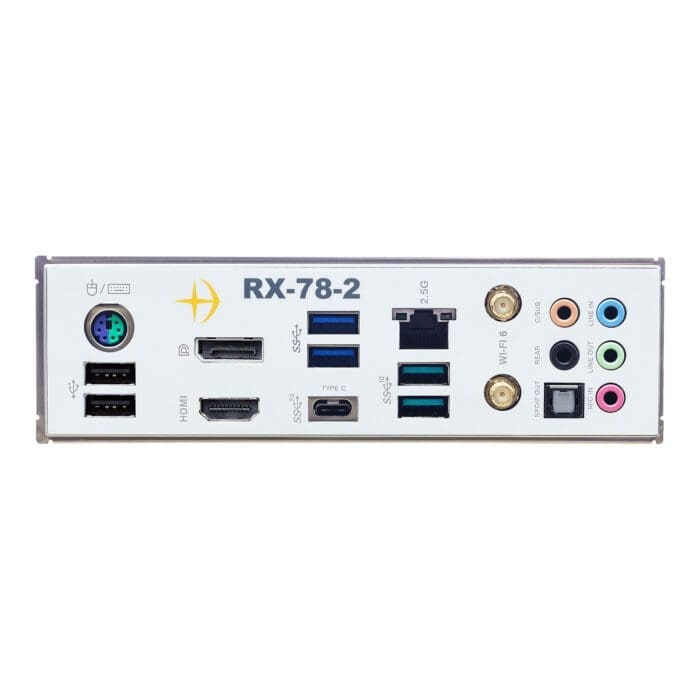

  پنل پشتی (مجموعا 7 پورت):
  – 1 عدد USB 3.2 Gen 2×2 port (1 x USB Type-C)
  – 2 عدد USB 3.2 Gen 2 ports (2 x Type-A)
  – 2 عدد USB 3.2 Gen 1 ports (2 x Type-A)
  – 2 عدد USB 2.0 ports (2 x Type-A)
  اتصالات داخلی (مجموعا 7 پورت):
  – 1 عدد USB 3.2 Gen 1 connector (suppports USB Type-C)
  – 1 عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
  – 2 عدد USB 2.0 headers support additional 4 USB 2.0 ports

• جک 3.5 میلی‌متری

  5 عدد

• توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)

  پشتیبانی از 3 عدد M.2 slot
  Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports
  Intel11th Gen Processors
  M.2_1 slot (Key M), type 2242/2260/2280/22110
  – Only Intel 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
  Intel Z590 Chipset
  M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
  M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
  6 عدد SATA 6Gb/s ports
  Raid function for PCIe mode SSD in Intel Rapid Storage Technology is available with either 1. Intel SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.
  To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel Rapid Storage Technology
  M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled
  M.2_3 shares bandwidth with SATA6G_56. When M.2_3 is occupied, SATA6G_56 will be disabled
