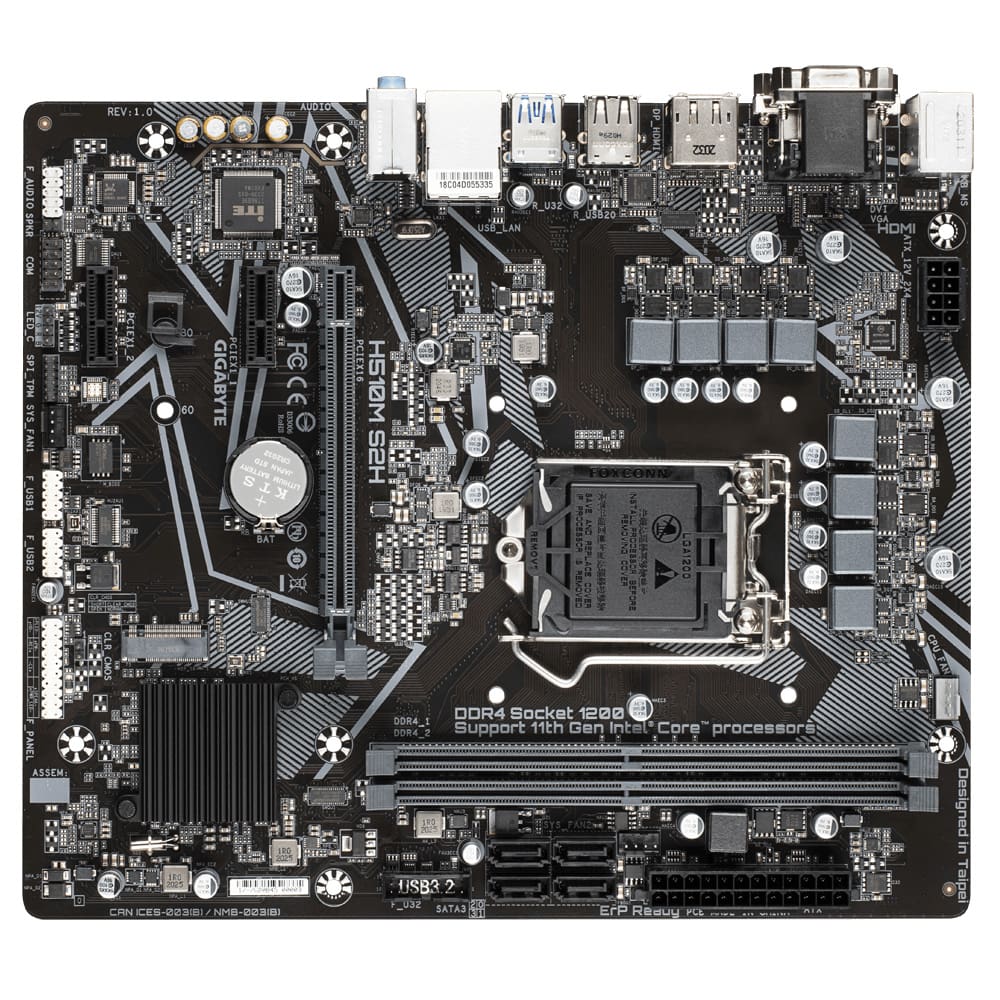

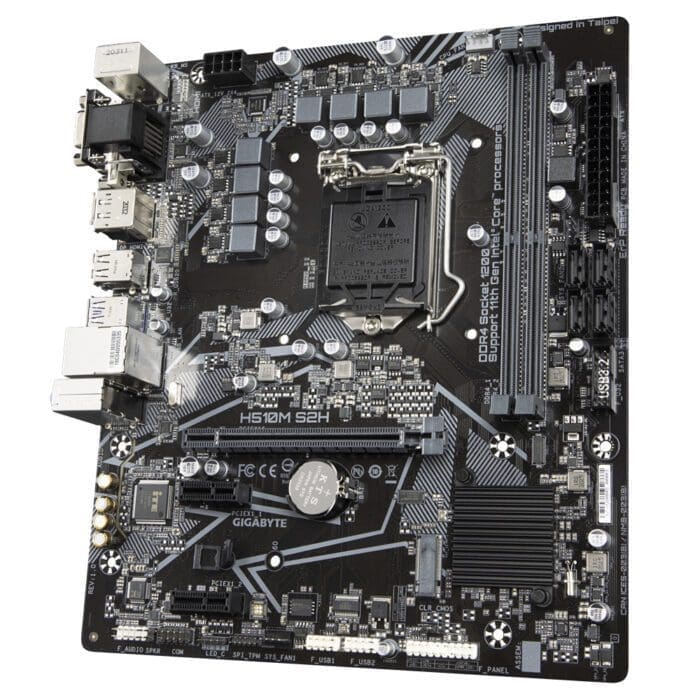

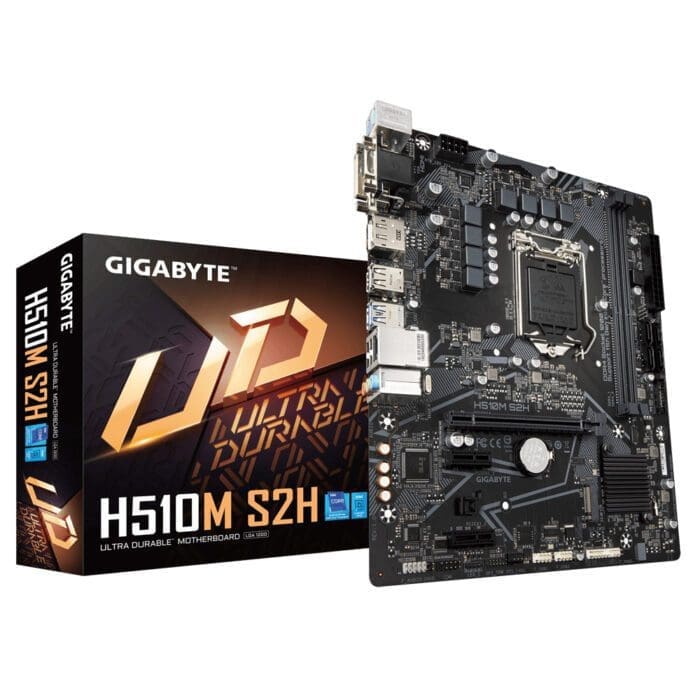

مادربرد گیگابایت مدل H510M S2H rev. 1.0

مشخصات مادربرد گیگابایت مدل H510M S2H rev. 1.0

• حافظه

  11th Generation Intel Core i9/i7/i5 processors:
  Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules

  10th Generation Intel Core i5/i3/Pentium/Celeron processors:
  Support for DDR4 2666/2400/2133 MHz memory modules

  2 عدد DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory

  پشتیبانی از ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  پشتیبانی از non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  پشتیبانی از Extreme Memory Profile (XMP) memory modules

• تعداد مسیرهای PCI Express

  16 مسیر

• فرم فاکتور

  microATX

• اسلات PCI Express x16

  یک عدد

• اسلات PCI Express x1

  دو عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  64 گیگابایت

• کانکتور SATA 3.0

  چهار عدد

• پورت PS/2

  یک عدد برای ماوس

• پورت USB 2.0

  چهار عدد

• کانکتور M.2

  یک عدد

• تعداد سوکت پردازنده

  یک عدد

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  Intel LGA 1200

• پردازنده‌های پشتیبانی شده

  نسل 11 پردازنده‎‌های Intel Core i9 ، Core i7، Core i5
  نسل 10 پردازنده‎‌های Intel Core i9 ، Core i7، Core i5، Core i3، Pentium، Celeron
  L3 cache varies with CPU

• تعداد اسلات حافظه

  دو عدد

• استانداردهای حافظه

  3200/3000/2933/2666/2400/2133 مگاهرتز

• نوع تخصیص مسیر

  1 عدد PCI Express x16 slot, running at x16
  2 عدد PCI Express x1 slots

• پورت LAN

  یک عدد

• مشخصات تکمیلی

  iTE I/O Controller Chip

• مجموع کانکتور فن

  3 عدد

• هدر USB 2.0

  دو عدد

• کارت شبکه LAN

  Realtek GbE LAN

• توضیحات کارت شبکه

  1 Gbit/100 Mbit

• کارت صدا

  Realtek Audio CODEC

• برد تغذیه

  8 فاز

• توضیحات کارت صدا

  Realtek Audio CODEC
  High Definition Audio
  2/4/5.1/7.1-channel

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• دکمه‌ها، سوییچ‌ها و جامپرها

  1 عدد Clear CMOS jumper

• سایر توضیحات مربوط به اسلات‌ها

  1 عدد PCI Express x16 slot, running at x16
  2 عدد PCI Express x1 slot

• نوع اسلات M.2

  PCI-E 3.0 x4

• هدر USB 3.2

  یک عدد

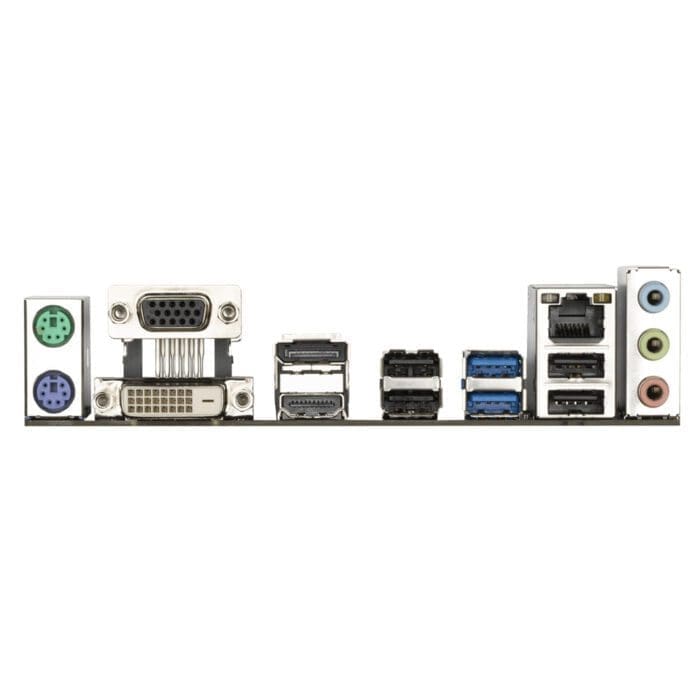

• توضیحات تکمیلی پورت‌ها

  1 عدد PS/2 keyboard port
  1 عدد PS/2 mouse port
  1 عدد D-Sub port
  1 عدد DVI-D port
  1 عدد DisplayPort
  1 عدد HDMI port
  2 عدد USB 3.2 Gen 1 port
  4 عدد USB 2.0/1.1 port
  1 عدد RJ-45 port
  3 عدد audio jack

• تعداد هدر USB 3.1 Type-C

  ندارد

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  1 عدد 256 Mbit flash
  Use of licensed AMI UEFI BIOS
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• سایر توضیحات کارت گرافیک

  Integrated Graphics Processor- Intel HD Graphics support:
  1 عدد D-Sub portx, supporting a maximum resolution of 1920×1200@60 Hz
  1 عدد DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz
  1 عدد HDMI ports, supporting a maximum resolution of 4096×2160@30 Hz
  1 عدد DisplayPortx, supporting a maximum resolution of 4096×2304@60 Hz
  پشتیبانی از دو نمایشگر

• توضیحات تکمیلی هدرها

  1 عدد 24-pin ATX main power connector
  1 عدد 8-pin ATX 12V power connector
  4 عدد SATA 6Gb/s connector
  1 عدد CPU fan header
  2 عدد system fan header
  1 عدد front panel header
  1 عدد RGB LED strip header
  1 عدد front panel audio header
  1 عدد USB 3.2 Gen 1 header
  2 عدد USB 2.0/1.1 headers
  1 عدد Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  1 عدد serial port header

• جک 3.5 میلی‌متری

  3 عدد

• پورت D-Sub

  یک عدد
