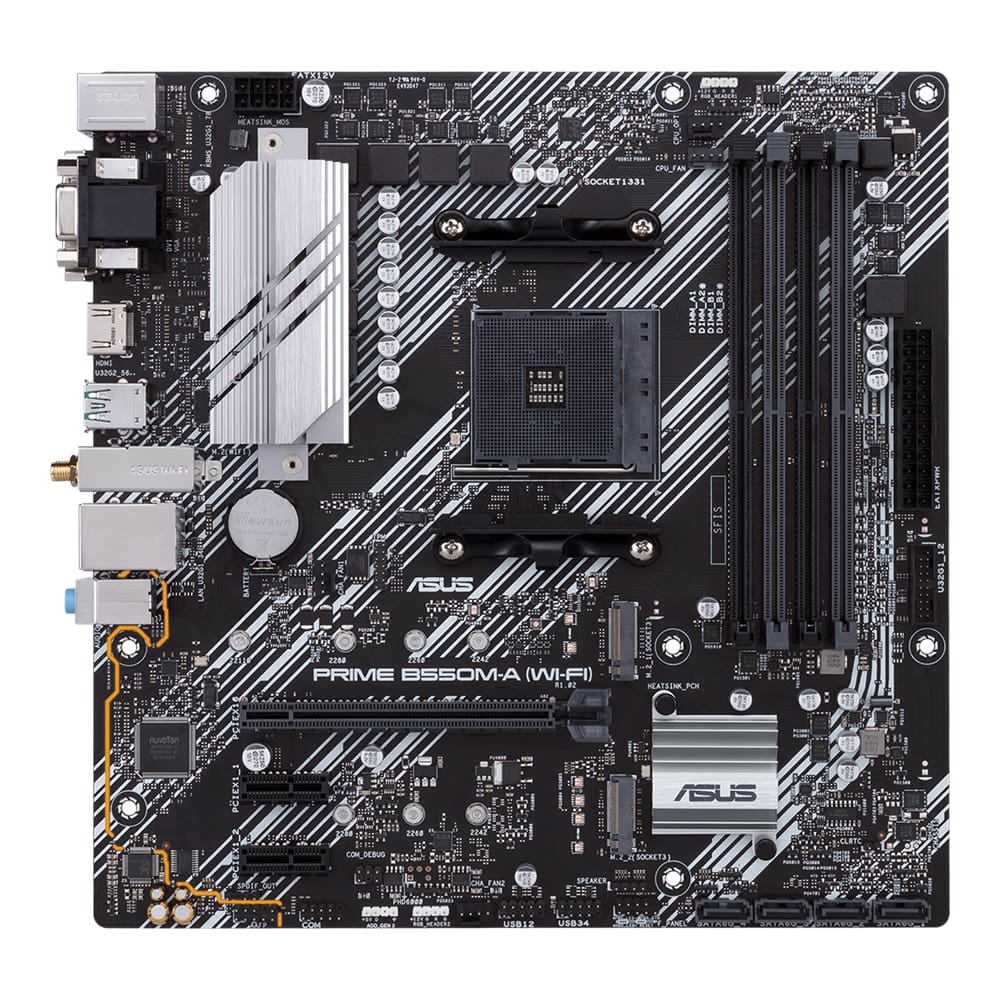

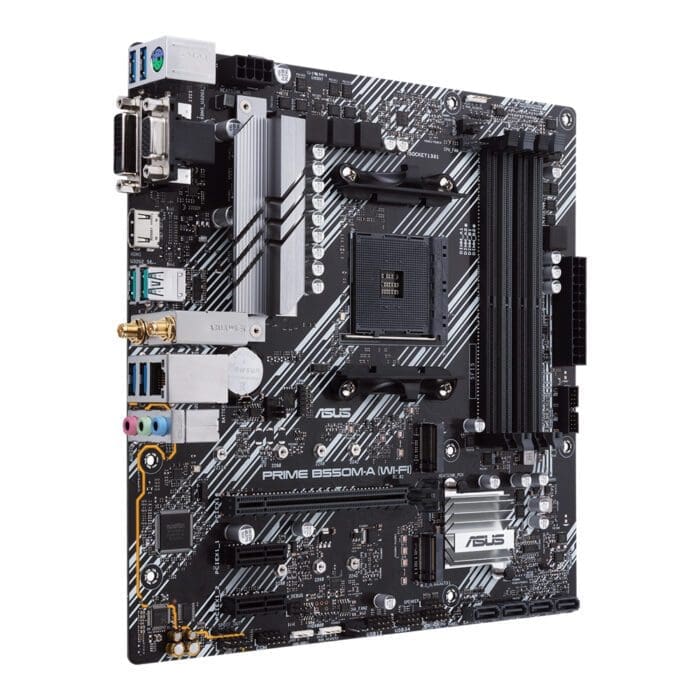

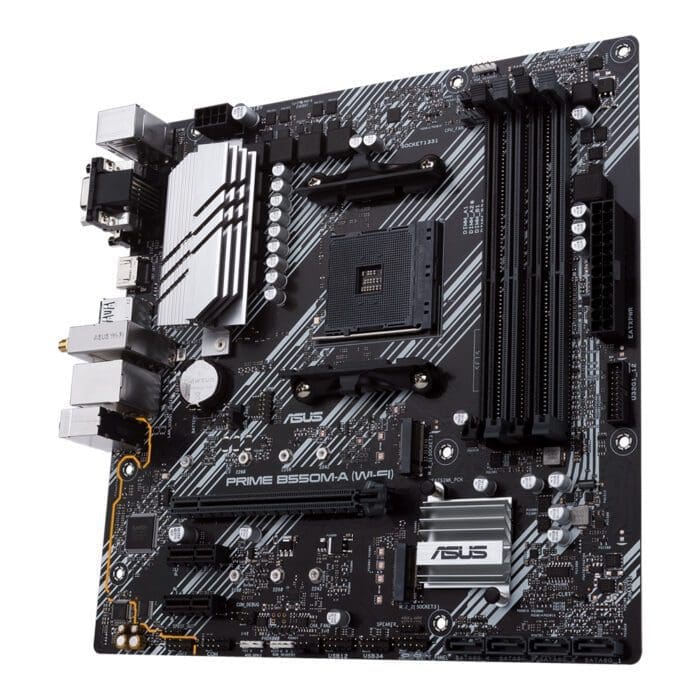

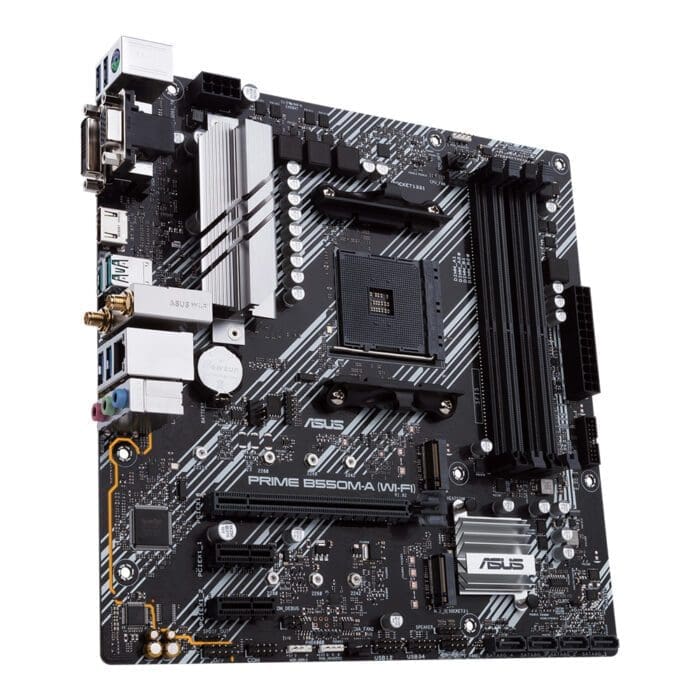

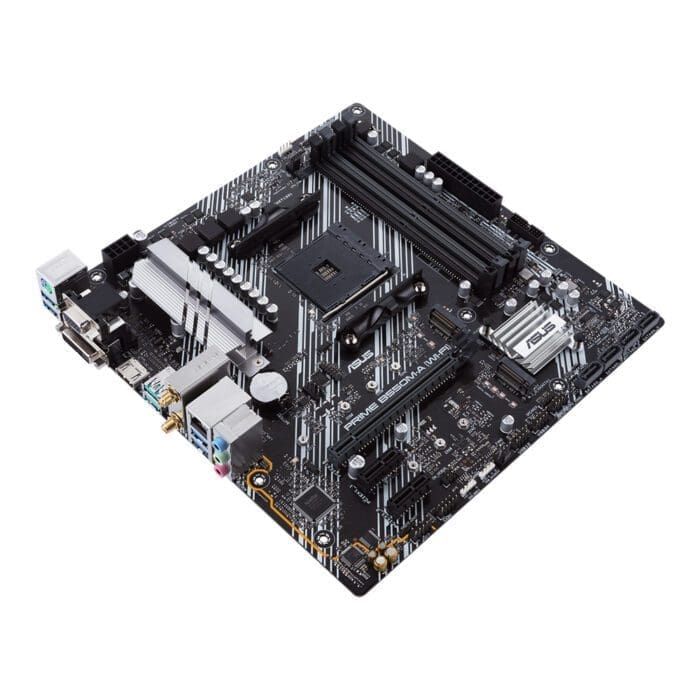

مادربرد ایسوس مدل PRIME B550M-A WI-FI

مشخصات مادربرد ایسوس مدل PRIME B550M-A WI-FI

• درگاه‌های ارتباطی

  بلوتوث

• دکمه‌ها، سوییچ‌ها و جامپرها

  ۱ عدد Clear CMOS jumper

• جک 3.5 میلی‌متری

  3 عدد

• کارت شبکه LAN

  Realtek RTL8111H 1Gb Ethernet, Intel Wi-Fi 6 AX200

• توضیحات کارت شبکه

  LAN
  – Realtek RTL8111H 1Gb Ethernet

  Wireless Data Network
  – Intel Wi-Fi 6 AX200
  – 2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) support 1024QAM/OFDMA/MU-MIMO
  – Supports up to 2.4Gbps max data rate
  – Supports dual band frequency 2.4/5 GHz
  – Supports channel bandwidth: HT20/HT40/HT80/HT160
  – Supports PCIe interface

  Bluetooth
  – Bluetooth v5.1
  – BT 5.1 function will be ready in Windows 10 build 19041 or later

• کارت صدا

  Realtek ALC887

• برد تغذیه

  8 فاز

• توضیحات کارت صدا

  Realtek ALC887/897 7.1 Surround Sound High Definition Audio CODEC
  – Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, up to 24-Bit/192kHz playback
  Audio Feature :
  – LED-illuminated design
  – Audio Shielding
  – Dedicated audio PCB layers
  – Premium Japanese audio capacitors
  Choose the chassis with HD audio module in front panel to support 8-channel audio output

• کانکتورهای برق

  کانکتور برق اصلی 24 پبن ATX

• مجموع کانکتور فن

  4 عدد

• پورت USB 3.2 Gen 2

  دو عدد

• هدر USB 2.0

  دو عدد

• سایر توضیحات مربوط به اسلات‌ها

  در استفاده از AMD Ryzen 5000 Series/ 3000 Series Desktop Processors
  ۱ مسیر PCIe 4.0 x16 (x16 mode)
  در استفاده از AMD Ryzen 4000 G-Series Processors
  ۱ مسیر PCIe 3.0 x16 (x16 mode)
  در استفاده از AMD B550 Chipset
  ۲ مسیر PCIe 3.0 x1

  SafeSlot Core

• هدر USB 3.2

  یک عدد

• پورت USB 3.2 Gen 1

  چهار عدد

• توضیحات تکمیلی پورت‌ها

  ۱ عدد PS/2 keyboard/mouse combo port
  ۱ عدد DVI-D
  ۱ عدد D-Sub (VGA)
  ۱ عدد HDMI
  ۱ عدد LAN (RJ45) port
  ۲ عدد USB 3.2 Gen 2 (teal blue) (2 x Type-A)
  ۴ عدد USB 3.2 Gen 1 (blue) Type-A
  ۳ عدد Audio jack
  ۱ عدد ASUS Wi-Fi Module

• تعداد هدر USB 3.1 Type-C

  ۰

• تعداد هدر USB 3.2 Type-C

  ۰

• سایر توضیحات بایوس

  256 Mb Flash ROM, UEFI AMI BIOS

• سایر توضیحات کارت گرافیک

  ۱ عدد D-Sub
  ۱ عدد DVI-D
  ۱ عدد HDMI 2.1(4K@60HZ)
  Graphics specifications may vary between CPU types

• توضیحات پنل اورکلاک

  در استفاده از AMD Ryzen 5000 Series/ 3000 Series Desktop Processors
  – DDR4 4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz
  در استفاده از AMD Ryzen 4000 G-Series Processors
  – DDR4 4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz

• توضیحات تکمیلی هدرها

  ۲ عدد Aura RGB Strip Headers
  ۱ عدد Addressable Gen 2 header
  ۱ عدد SPI TPM header
  ۱ عدد S/PDIF out header
  ۱ عدد COM port header
  ۱ عدد Standard RGB header
  ۱ عدد Addressable Gen 2 RGB header

• پشتیبانی از RAID

  RAID 0

• نوع اسلات M.2

  PCI-E 3.0 x4

• کانکتور SATA 3.0

  چهار عدد

• مدیریت

  WOL by PXE

• حافظه

  در استفاده از AMD Ryzen 5000 Series/ 3000 Series Desktop Processors
  – ۴ عدد DIMM, Max. 128GB, DDR4 4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Memory x
  در استفاده از AMD Ryzen 4000 G-Series Processors
  – ۴ عدد DIMM, Max. 128GB, DDR4 4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory

  Dual Channel Memory Architecture
  ECC Memory (ECC mode) support varies by CPU.
  Memory QVL (Qualified Vendors Lists

• دکمه‌ها

  ندارد

• پورت LAN

  یک عدد

• فرم فاکتور

  microATX

• اسلات PCI Express x16

  یک عدد

• اسلات PCI Express x1

  دو عدد

• نوع حافظه پشتیبانی شده

  DDR4

• حداکثر حافظه پشتیبانی شده

  128 گیگابایت

• کانکتور M.2

  دو عدد

• تعداد مسیرهای PCI Express

  16 مسیر

• پورت PS/2

  یک عدد برای کیبورد

• تعداد سوکت پردازنده

  یک عدد

• پیکربندی حافظه

  دو کاناله

• نوع سوکت پردازنده

  AMD AM4

• چیپ‌ست

  AMD B550

• پردازنده‌های پشتیبانی شده

  Build in AMD AM4 Socket for AMD Ryzen 5000 Series/ 4000 G-Series/ 3000 Series Desktop Processors

• تعداد اسلات حافظه

  چهار عدد

• قابلیت‌های مادربورد

  نقاط کنترل ولتاژ

• استانداردهای حافظه

  DDR4 4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Memory // DDR4 4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory مگاهرتز

• نوع تخصیص مسیر

  در استفاده از AMD Ryzen 5000 Series/ 3000 Series Desktop Processors
  ۱ مسیر PCIe 4.0 x16 (x16 mode)
  در استفاده از AMD Ryzen 4000 G-Series Processors
  ۱ مسیر PCIe 3.0 x16 (x16 mode)
  در استفاده از AMD B550 Chipset
  ۲ مسیر PCIe 3.0 x1

• توضیحات تکمیلی تمامی پورت‌های USB مادربرد

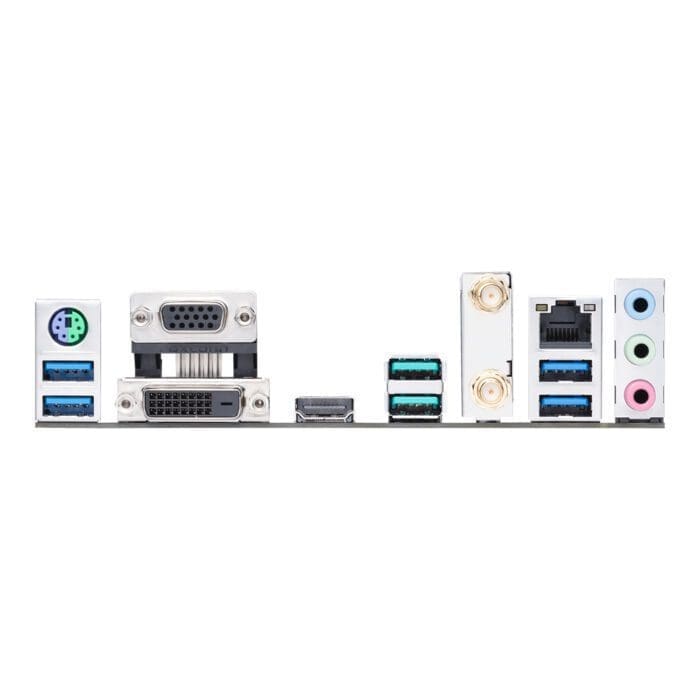

  پنل پشتی
  – ۲ عدد USB 3.2 Gen 2 port(s)(2 x Type-A)
  – ۴ عدد USB 3.2 Gen 1 port(s)(4 x Type-A)

  اتصالات داخلی
  – ۲ عدد USB 3.2 Gen 1 port(s)(2 x Type-A)
  – ۴ عدد USB 2.0 port(s)(4 x Type-A)
